RSES230

樹脂加工用エンドミル“クリアカット” ショート刃

●アルミ・銅などの非鉄にも使用可能。
●ショート刃長採用により、従来品では刃長が長いという悩みを解消。
●下表の準標準品欄に■が表示している規格・サイズは特定商社在庫となります。詳しくはお問い合わせください。

  • 工具素材
    超微粒子超硬合金

  • 刃数
    2枚刃

  • ねじれ角
    30°

  • コーナ形状
    ピンカド

  • 加工用途
    側面加工

  • 加工用途
    溝加工

  • 加工用途
    平面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品パンフレット
  • パンフレットの標準価格は旧価格の為、製品ラインナップの標準価格をご参照ください。
  • 切削条件参考表

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

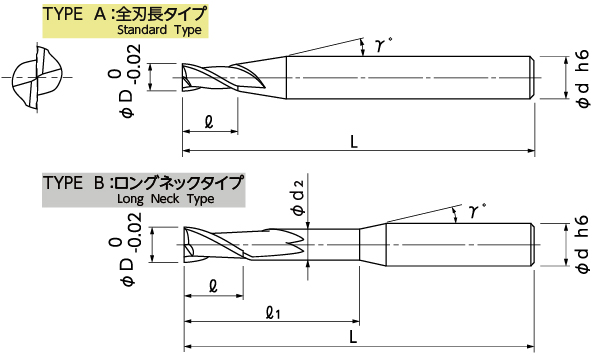

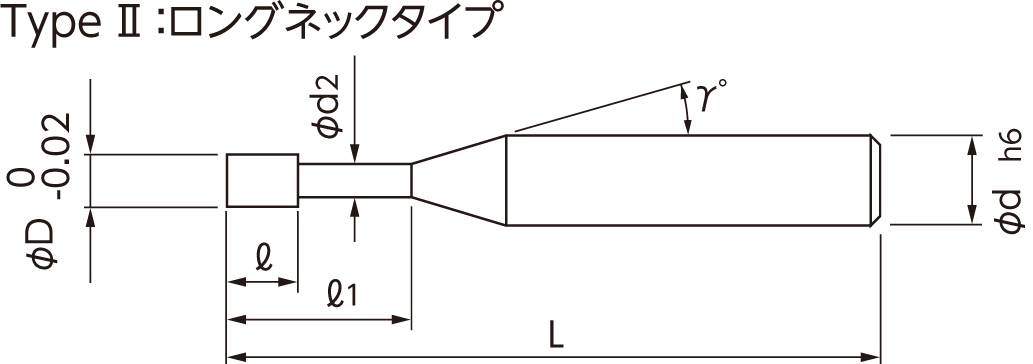

No.		 (D)外径 (l)刃長 (l1)首下長 形状 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
01-00640-01000 0.1 0.15 － A － 9° 4 50 7,400
01-00640-01003 0.1 0.15 0.3 B 0.085 12° 4 50 8,000
01-00640-01005 0.1 0.15 0.5 B 0.085 12° 4 50 8,400
01-00640-01008 0.1 0.15 0.8 B 0.085 12° 4 50 9,200
01-00640-01010 0.1 0.15 1 B 0.085 12° 4 50 11,600
01-00640-01500 0.15 0.23 － A － 9° 4 50 6,700
01-00640-01505 0.15 0.23 0.5 B 0.13 12° 4 50 7,100
01-00640-01508 0.15 0.23 0.8 B 0.13 12° 4 50 7,900
01-00640-01510 0.15 0.23 1 B 0.13 12° 4 50 8,400
01-00640-01515 0.15 0.23 1.5 B 0.13 12° 4 50 10,500
01-00640-02000 0.2 0.3 － A － 9° 4 50 6,400
01-00640-02006 0.2 0.3 0.6 B 0.18 12° 4 50 7,400
01-00640-02010 0.2 0.3 1 B 0.18 12° 4 50 7,800
01-00640-02015 0.2 0.3 1.5 B 0.18 12° 4 50 9,500
01-00640-02020 0.2 0.3 2 B 0.18 12° 4 50 12,600
01-00640-02025 0.2 0.3 2.5 B 0.18 12° 4 50 16,800 ■
01-00640-02030 0.2 0.3 3 B 0.18 12° 4 50 16,800 ■
01-00640-02035 0.2 0.3 3.5 B 0.18 12° 4 50 19,400 ■
01-00640-02040 0.2 0.3 4 B 0.18 12° 4 50 19,400 ■
01-00640-03000 0.3 0.45 － A － 9° 4 50 5,700
01-00640-03010 0.3 0.45 1 B 0.28 12° 4 50 6,600
01-00640-03015 0.3 0.45 1.5 B 0.28 12° 4 50 6,800
01-00640-03020 0.3 0.45 2 B 0.28 12° 4 50 7,600
01-00640-03025 0.3 0.45 2.5 B 0.28 12° 4 50 9,200
01-00640-03030 0.3 0.45 3 B 0.28 12° 4 50 11,600
01-00640-03040 0.3 0.45 4 B 0.28 12° 4 50 15,200 ■
01-00640-03050 0.3 0.45 5 B 0.28 12° 4 50 15,200 ■
01-00640-03060 0.3 0.45 6 B 0.28 12° 4 50 18,400 ■
01-00640-03090 0.3 0.45 9 B 0.28 12° 4 50 18,400 ■
01-00640-04000 0.4 0.6 － A － 9° 4 60 6,200
01-00640-04015 0.4 0.6 1.5 B 0.37 12° 4 60 6,800
01-00640-04020 0.4 0.6 2 B 0.37 12° 4 60 6,800
01-00640-04025 0.4 0.6 2.5 B 0.37 12° 4 60 6,800
01-00640-04030 0.4 0.6 3 B 0.37 12° 4 60 7,400
01-00640-04035 0.4 0.6 3.5 B 0.37 12° 4 60 7,400
01-00640-04040 0.4 0.6 4 B 0.37 12° 4 60 8,400
01-00640-04060 0.4 0.6 6 B 0.37 12° 4 60 12,600 ■
01-00640-04080 0.4 0.6 8 B 0.37 12° 4 60 12,600 ■
01-00640-04100 0.4 0.6 10 B 0.37 12° 4 60 15,200 ■
01-00640-04120 0.4 0.6 12 B 0.37 12° 4 60 15,200 ■
01-00640-05000 0.5 0.75 － A － 9° 4 60 4,500
01-00640-05020 0.5 0.75 2 B 0.46 12° 4 60 4,700
01-00640-05030 0.5 0.75 3 B 0.46 12° 4 60 4,700
01-00640-05040 0.5 0.75 4 B 0.46 12° 4 60 4,700
01-00640-05060 0.5 0.75 6 B 0.46 12° 4 60 4,700
01-00640-05080 0.5 0.75 8 B 0.46 12° 4 60 7,100
01-00640-05100 0.5 0.75 10 B 0.46 12° 4 60 8,400
01-00640-05120 0.5 0.75 12 B 0.46 12° 4 60 8,900
01-00640-05150 0.5 0.75 15 B 0.46 12° 4 60 13,200 ■
01-00640-05180 0.5 0.75 18 B 0.46 12° 4 60 14,400 ■
01-00640-05200 0.5 0.75 20 B 0.46 12° 4 60 15,400 ■
01-00640-06000 0.6 0.9 － A － 9° 4 60 5,100
01-00640-06030 0.6 0.9 3 B 0.56 12° 4 60 5,300
01-00640-06040 0.6 0.9 4 B 0.56 12° 4 60 5,300
01-00640-06060 0.6 0.9 6 B 0.56 12° 4 60 5,600
01-00640-06080 0.6 0.9 8 B 0.56 12° 4 60 7,900
01-00640-06100 0.6 0.9 10 B 0.56 12° 4 60 8,500
01-00640-06120 0.6 0.9 12 B 0.56 12° 4 60 13,200 ■
01-00640-06150 0.6 0.9 15 B 0.56 12° 4 60 13,200 ■
01-00640-06180 0.6 0.9 18 B 0.56 12° 4 60 14,400 ■
01-00640-07000 0.7 1.05 － A － 9° 4 60 5,100
01-00640-07040 0.7 1.05 4 B 0.66 12° 4 60 5,300
01-00640-07060 0.7 1.05 6 B 0.66 12° 4 60 5,300
01-00640-07080 0.7 1.05 8 B 0.66 12° 4 60 8,800 ■
01-00640-07100 0.7 1.05 10 B 0.66 12° 4 60 11,000 ■
01-00640-07120 0.7 1.05 12 B 0.66 12° 4 60 12,500 ■
01-00640-07140 0.7 1.05 14 B 0.66 12° 4 60 13,200 ■
01-00640-08000 0.8 1.2 － A － 9° 4 60 5,100
01-00640-08040 0.8 1.2 4 B 0.76 12° 4 60 5,300
01-00640-08060 0.8 1.2 6 B 0.76 12° 4 60 5,300
01-00640-08080 0.8 1.2 8 B 0.76 12° 4 60 5,500
01-00640-08100 0.8 1.2 10 B 0.76 12° 4 60 6,000
01-00640-08120 0.8 1.2 12 B 0.76 12° 4 60 6,700
01-00640-08140 0.8 1.2 14 B 0.76 12° 4 60 6,700
01-00640-08160 0.8 1.2 16 B 0.76 12° 4 60 6,700
01-00640-08180 0.8 1.2 18 B 0.76 12° 4 60 10,600 ■
01-00640-08200 0.8 1.2 20 B 0.76 12° 4 60 12,500 ■
01-00640-08240 0.8 1.2 24 B 0.76 12° 4 60 13,200 ■
01-00640-09000 0.9 1.35 － A － 9° 4 60 5,100
01-00640-09060 0.9 1.35 6 B 0.86 12° 4 60 5,300
01-00640-09080 0.9 1.35 8 B 0.86 12° 4 60 5,300
01-00640-09100 0.9 1.35 10 B 0.86 12° 4 60 8,100 ■
01-00640-09120 0.9 1.35 12 B 0.86 12° 4 60 9,500 ■
01-00640-09160 0.9 1.35 16 B 0.86 12° 4 60 9,500 ■
01-00640-09180 0.9 1.35 18 B 0.86 12° 4 60 10,600 ■
01-00640-10000 1 1.5 － A － 9° 4 70 4,200
01-00640-10040 1 1.5 4 B 0.95 12° 4 70 4,400
01-00640-10060 1 1.5 6 B 0.95 12° 4 70 4,400
01-00640-10080 1 1.5 8 B 0.95 12° 4 70 4,400
01-00640-10100 1 1.5 10 B 0.95 12° 4 70 5,000
01-00640-10120 1 1.5 12 B 0.95 12° 4 70 5,000
01-00640-10140 1 1.5 14 B 0.95 12° 4 70 5,000
01-00640-10150 1 1.5 15 B 0.95 12° 4 70 5,000
01-00640-10180 1 1.5 18 B 0.95 12° 4 70 5,700
01-00640-10200 1 1.5 20 B 0.95 12° 4 70 6,300
01-00640-10250 1 1.5 25 B 0.95 12° 4 70 8,800 ■
01-00640-10300 1 1.5 30 B 0.95 12° 4 70 11,000 ■
01-00640-10350 1 1.5 35 B 0.95 12° 4 70 14,000 ■
01-00640-15000 1.5 2.25 － A － 9° 4 70 4,200
01-00640-15060 1.5 2.25 6 B 1.45 12° 4 70 4,700
01-00640-15080 1.5 2.25 8 B 1.45 12° 4 70 4,700
01-00640-15100 1.5 2.25 10 B 1.45 12° 4 70 5,100
01-00640-15120 1.5 2.25 12 B 1.45 12° 4 70 5,100
01-00640-15150 1.5 2.25 15 B 1.45 12° 4 70 5,100
01-00640-15180 1.5 2.25 18 B 1.45 12° 4 70 5,100
01-00640-15200 1.5 2.25 20 B 1.45 12° 4 70 6,100
01-00640-15230 1.5 2.25 23 B 1.45 12° 4 70 6,100
01-00640-15250 1.5 2.25 25 B 1.45 12° 4 70 7,400
01-00640-15300 1.5 2.25 30 B 1.45 12° 4 70 7,400
01-00640-15350 1.5 2.25 35 B 1.45 12° 4 70 12,500 ■
01-00640-15400 1.5 2.25 40 B 1.45 12° 4 100 14,000 ■
01-00640-15450 1.5 2.25 45 B 1.45 12° 4 100 16,200 ■
01-00640-15530 1.5 2.25 53 B 1.45 12° 4 100 17,600 ■
01-00640-20000 2 3 － A － 9° 4 60 3,700
01-00640-20060 2 3 6 B 1.94 12° 4 60 4,000
01-00640-20080 2 3 8 B 1.94 12° 4 60 4,000
01-00640-20100 2 3 10 B 1.94 12° 4 60 4,000
01-00640-20120 2 3 12 B 1.94 12° 4 60 4,000
01-00640-20150 2 3 15 B 1.94 12° 4 60 4,000
01-00640-20200 2 3 20 B 1.94 12° 4 80 5,000
01-00640-20240 2 3 24 B 1.94 12° 4 80 5,400
01-00640-20300 2 3 30 B 1.94 12° 4 80 5,400
01-00640-20400 2 3 40 B 1.94 12° 4 100 8,900
01-00640-20500 2 3 50 B 1.94 12° 4 100 13,900 ■
01-00640-20600 2 3 60 B 1.94 12° 4 120 17,700 ■
01-00640-20700 2 3 70 B 1.94 12° 4 150 19,500 ■
01-00640-30000 3 4.5 － A － － 3 80 6,300
01-00640-30100 3 4.5 10 B 2.85 12° 6 80 6,100
01-00640-30120 3 4.5 12 B 2.85 12° 6 80 6,100
01-00640-30150 3 4.5 15 B 2.85 12° 6 80 6,100
01-00640-30200 3 4.5 20 B 2.85 12° 6 80 6,600
01-00640-30240 3 4.5 24 B 2.85 12° 6 80 7,200
01-00640-30300 3 4.5 30 B 2.85 12° 6 80 7,200
01-00640-30360 3 4.5 36 B 2.85 12° 6 80 7,200
01-00640-30450 3 4.5 45 B 2.85 12° 6 100 12,700 ■
01-00640-30600 3 4.5 60 B 2.85 12° 6 120 17,800 ■
01-00640-30750 3 4.5 75 B 2.85 12° 6 150 22,300 ■
01-00640-40000 4 6 － A － － 4 80 7,800
01-00640-40001 4 6 － A － 9° 6 80 6,600
01-00640-40100 4 6 10 B 3.8 12° 6 80 6,600
01-00640-40150 4 6 15 B 3.8 12° 6 80 6,600
01-00640-40200 4 6 20 B 3.8 12° 6 80 6,600
01-00640-40300 4 6 30 B 3.8 12° 6 80 7,200
01-00640-40400 4 6 40 B 3.8 12° 6 100 8,000
01-00640-40550 4 6 55 B 3.8 12° 6 120 17,800 ■
01-00640-40700 4 6 70 B 3.8 12° 6 150 22,300 ■
01-00640-50000 5 7.5 － A － 9° 6 80 6,400
01-00640-50300 5 7.5 30 B 4.8 12° 6 80 7,200
01-00640-50400 5 7.5 40 B 4.8 12° 6 100 7,500
01-00640-50550 5 7.5 55 B 4.8 12° 6 120 14,900 ■
01-00640-50700 5 7.5 70 B 4.8 12° 6 150 23,100 ■
01-00640-60000 6 9 － A － － 6 90 6,400
01-00640-60400 6 9 40 B 5.8 － 6 90 8,000
01-00640-60600 6 9 60 B 5.8 － 6 120 10,600
01-00640-60800 6 9 80 B 5.8 － 6 150 17,600
