NC-4

チャンピオンソリッドエンドミル

●この規格・サイズは、特定商社在庫となります。　詳しくはお問い合わせください。

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    40HRCまで

  • 刃数
    4枚刃

  • ねじれ角
    30°

  • 加工用途
    側面加工

  • 加工用途
    平面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

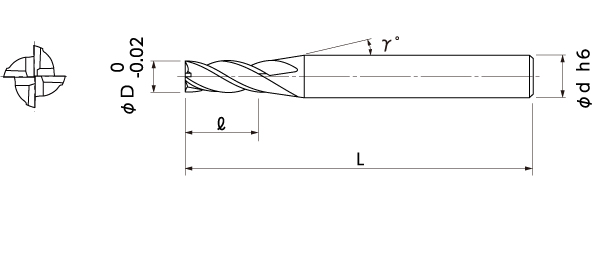

No.		 (D)外径 (l)刃長 (γ)首角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
01-00244-00100 1 2 9° 4 45 8,100 ■
01-00244-00110 1.1 2.2 9° 4 45 11,200 ■
01-00244-00120 1.2 2.4 9° 4 45 11,200 ■
01-00244-00130 1.3 2.6 9° 4 45 11,200 ■
01-00244-00140 1.4 2.8 9° 4 45 11,200 ■
01-00244-00150 1.5 3 9° 4 45 8,100 ■
01-00244-00160 1.6 3.2 9° 4 45 11,200 ■
01-00244-00170 1.7 3.4 9° 4 45 11,200 ■
01-00244-00180 1.8 3.6 9° 4 45 11,200 ■
01-00244-00190 1.9 3.8 9° 4 45 11,200 ■
01-00244-00200 2 4 9° 4 45 6,300 ■
01-00244-00210 2.1 4.2 9° 4 45 8,100 ■
01-00244-00220 2.2 4.4 9° 4 45 8,100 ■
01-00244-00230 2.3 4.6 9° 4 45 8,100 ■
01-00244-00240 2.4 4.8 9° 4 45 8,100 ■
01-00244-00250 2.5 5 9° 4 45 6,300 ■
01-00244-00260 2.6 5.2 9° 6 45 8,800 ■
01-00244-00270 2.7 5.4 9° 6 45 8,800 ■
01-00244-00280 2.8 5.6 9° 6 45 8,800 ■
01-00244-00290 2.9 5.8 9° 6 45 8,800 ■
01-00244-00300 3 6 9° 6 45 7,000 ■
01-00244-00310 3.1 6.2 9° 6 45 8,800 ■
01-00244-00320 3.2 6.4 9° 6 45 8,800 ■
01-00244-00330 3.3 6.6 9° 6 45 8,800 ■
01-00244-00340 3.4 6.8 9° 6 45 8,800 ■
01-00244-00350 3.5 7 9° 6 45 8,800 ■
01-00244-00360 3.6 7.2 9° 6 45 8,800 ■
01-00244-00370 3.7 7.4 9° 6 45 8,800 ■
01-00244-00380 3.8 7.6 9° 6 45 8,800 ■
01-00244-00390 3.9 7.8 9° 6 45 8,800 ■
01-00244-00400 4 8 9° 6 45 7,000 ■
01-00244-00410 4.1 8.2 9° 6 45 8,800 ■
01-00244-00420 4.2 8.4 9° 6 45 8,800 ■
01-00244-00430 4.3 8.6 9° 6 45 8,800 ■
01-00244-00440 4.4 8.8 9° 6 45 8,800 ■
01-00244-00450 4.5 9 9° 6 45 8,800 ■
01-00244-00460 4.6 9.2 9° 6 50 9,400 ■
01-00244-00470 4.7 9.4 9° 6 50 9,400 ■
01-00244-00480 4.8 9.6 9° 6 50 9,400 ■
01-00244-00490 4.9 9.8 9° 6 50 9,400 ■
01-00244-00500 5 10 9° 6 50 7,700 ■
01-00244-00510 5.1 10.2 9° 6 50 9,400 ■
01-00244-00520 5.2 10.4 9° 6 50 9,400 ■
01-00244-00530 5.3 10.6 9° 6 50 9,400 ■
01-00244-00540 5.4 10.8 9° 6 50 9,400 ■
01-00244-00550 5.5 11 9° 6 50 9,200 ■
01-00244-00560 5.6 11.2 9° 6 55 9,900 ■
01-00244-00570 5.7 11.4 9° 6 55 9,900 ■
01-00244-00580 5.8 11.6 9° 6 55 9,900 ■
01-00244-00590 5.9 11.8 9° 6 55 9,900 ■
01-00244-00600 6 12 － 6 55 7,700 ■
01-00244-00610 6.1 12.2 － 6 55 13,300 ■
01-00244-00620 6.2 12.4 － 6 55 13,300 ■
01-00244-00630 6.3 12.6 － 6 55 13,300 ■
01-00244-00640 6.4 12.8 － 6 55 13,300 ■
01-00244-00650 6.5 13 － 6 55 14,900 ■
01-00244-00660 6.6 13.2 9° 8 60 18,200 ■
01-00244-00670 6.7 13.4 9° 8 60 18,200 ■
01-00244-00680 6.8 13.6 9° 8 60 18,200 ■
01-00244-00690 6.9 13.8 9° 8 60 18,200 ■
01-00244-00700 7 14 9° 8 60 14,900 ■
01-00244-00710 7.1 14.2 9° 8 60 18,200 ■
01-00244-00720 7.2 14.4 9° 8 60 18,200 ■
01-00244-00730 7.3 14.6 9° 8 60 18,200 ■
01-00244-00740 7.4 14.8 9° 8 60 18,200 ■
01-00244-00750 7.5 15 9° 8 60 14,900 ■
01-00244-00760 7.6 15.2 9° 8 60 18,200 ■
01-00244-00770 7.7 15.4 9° 8 60 18,200 ■
01-00244-00780 7.8 15.6 9° 8 60 18,200 ■
01-00244-00790 7.9 15.8 9° 8 60 18,200 ■
01-00244-00800 8 16 － 8 60 10,900 ■
01-00244-00810 8.1 16.2 － 8 60 18,200 ■
01-00244-00820 8.2 16.4 － 8 60 18,200 ■
01-00244-00830 8.3 16.6 － 8 60 18,200 ■
01-00244-00840 8.4 16.8 － 8 60 18,200 ■
01-00244-00850 8.5 17 － 8 60 19,900 ■
01-00244-00860 8.6 17.2 9° 10 65 27,100 ■
01-00244-00870 8.7 17.4 9° 10 65 27,100 ■
01-00244-00880 8.8 17.6 9° 10 65 27,100 ■
01-00244-00890 8.9 17.8 9° 10 65 27,100 ■
01-00244-00900 9 18 9° 10 65 19,900 ■
01-00244-00910 9.1 18.2 9° 10 65 27,100 ■
01-00244-00920 9.2 18.4 9° 10 65 27,100 ■
01-00244-00930 9.3 18.6 9° 10 65 27,100 ■
01-00244-00940 9.4 18.8 9° 10 65 27,100 ■
01-00244-00950 9.5 19 9° 10 65 19,900 ■
01-00244-00960 9.6 19.2 9° 10 70 27,100 ■
01-00244-00970 9.7 19.4 9° 10 70 27,100 ■
01-00244-00980 9.8 19.6 9° 10 70 27,100 ■
01-00244-00990 9.9 19.8 9° 10 70 27,100 ■
01-00244-01000 10 20 － 10 70 15,100 ■
01-00244-01010 10.1 20.2 9° 12 75 35,800 ■
01-00244-01020 10.2 20.4 9° 12 75 35,800 ■
01-00244-01030 10.3 20.6 9° 12 75 35,800 ■
01-00244-01040 10.4 20.8 9° 12 75 35,800 ■
01-00244-01050 10.5 21 9° 12 75 35,800 ■
01-00244-01060 10.6 21.2 9° 12 75 35,800 ■
01-00244-01070 10.7 21.4 9° 12 75 35,800 ■
01-00244-01080 10.8 21.6 9° 12 75 35,800 ■
01-00244-01090 10.9 21.8 9° 12 75 35,800 ■
01-00244-01100 11 22 9° 12 75 29,500 ■
01-00244-01110 11.1 22.2 9° 12 75 35,800 ■
01-00244-01120 11.2 22.4 9° 12 75 35,800 ■
01-00244-01130 11.3 22.6 9° 12 75 35,800 ■
01-00244-01140 11.4 22.8 9° 12 75 35,800 ■
01-00244-01150 11.5 23 9° 12 75 35,800 ■
01-00244-01160 11.6 23.2 9° 12 75 35,800 ■
01-00244-01170 11.7 23.4 9° 12 75 35,800 ■
01-00244-01180 11.8 23.6 9° 12 75 35,800 ■
01-00244-01190 11.9 23.8 9° 12 75 35,800 ■
01-00244-01200 12 24 － 12 75 25,300 ■
▲ 01-00244-01400 14 28 － 12 85 35,800 ■
▲ 01-00244-01500 15 30 9° 16 100 44,800 ■
▲ 01-00244-01600 16 32 － 16 100 44,800 ■
▲ 01-00244-01800 18 36 9° 20 110 74,200 ■
▲ 01-00244-02000 20 40 － 20 115 74,200 ■

▲ の規格は在庫がなくなり次第、販売終了となります。
