CED100生産終了品

単結晶ダイヤモンドエンドミル“クリアエッジ”

●超硬合金の直彫り加工を実現。
●脆性材の高精度加工が可能。
●単結晶ダイヤモンドの特性を最大限に引き出すユニークデザイン。
●この製品は生産を終了しており、在庫が無くなり次第、販売終了となります。

  • 工具素材
    単結晶ダイヤ

  • 加工可能硬度
    92.5HRAまで

  • 刃数
    1枚刃

  • ねじれ角
    0°

  • シャンク径公差
    φd h5

  • 加工用途
    平面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

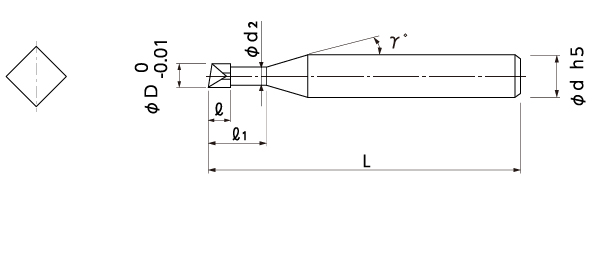

No.		 (D)外径 (l)刃長 (l1)首下長 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
▲ 04-00100-00100 0.1 0.05 0.2 0.09 15° 4 40 221,000
▲ 04-00100-00200 0.2 0.1 0.4 0.18 15° 4 40 200,000
▲ 04-00100-00300 0.3 0.15 0.6 0.27 15° 4 40 189,000
▲ 04-00100-00400 0.4 0.2 0.8 0.36 15° 4 40 178,000
▲ 04-00100-00500 0.5 0.25 1 0.46 15° 4 40 168,000
▲ 04-00100-01000 1 0.5 2 0.9 15° 4 40 200,000
▲ 04-00100-01200 1.2 0.6 2.4 1.08 15° 4 40 210,000
▲ 04-00100-01500 1.5 0.75 3 1.42 15° 4 40 221,000
▲ 04-00100-02000 2 1 4 1.9 15° 4 40 263,000

▲ の規格は在庫がなくなり次第、販売終了となります。
