NTEM-2X生産終了品

Xコーティング テーパミディアム刃エンドミル

●この規格・サイズは、特定商社在庫となります。　詳しくはお問い合わせください。

  • 表面処理
    Xコーティング

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    50HRCまで

  • 刃数
    2枚刃

  • ねじれ角
    30°

  • 加工用途
    側面加工

  • 加工用途
    溝加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

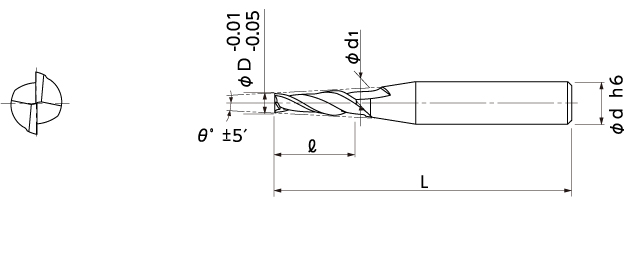

No.		 (D)先端径 (θ)片角 (l)刃長 (d1)大端径 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
▲ 01-00336-00502 0.5 30′ 4 0.57 3 35 15,400 ■
▲ 01-00336-00504 0.5 1° 4 0.64 3 35 15,400 ■
▲ 01-00336-00505 0.5 1°30′ 4 0.71 3 35 15,400 ■
▲ 01-00336-00506 0.5 2° 4 0.78 3 35 15,400 ■
▲ 01-00336-00508 0.5 3° 4 0.92 3 35 15,400 ■
▲ 01-00336-00510 0.5 4° 4 1.06 3 35 16,900 ■
▲ 01-00336-00512 0.5 5° 4 1.2 3 35 21,700 ■
▲ 01-00336-00802 0.8 30′ 5 0.89 3 35 14,700 ■
▲ 01-00336-00804 0.8 1° 5 0.97 3 35 14,700 ■
▲ 01-00336-00805 0.8 1°30′ 5 1.06 3 35 14,700 ■
▲ 01-00336-00806 0.8 2° 5 1.15 3 35 14,700 ■
▲ 01-00336-00808 0.8 3° 5 1.32 3 35 14,700 ■
▲ 01-00336-00810 0.8 4° 5 1.5 3 35 17,000 ■
▲ 01-00336-00812 0.8 5° 5 1.67 3 35 21,700 ■
▲ 01-00336-01002 1 30′ 6 1.1 4 45 14,000 ■
▲ 01-00336-01004 1 1° 6 1.21 4 45 14,000 ■
▲ 01-00336-01005 1 1°30′ 6 1.31 4 45 14,000 ■
▲ 01-00336-01006 1 2° 6 1.42 4 45 14,000 ■
▲ 01-00336-01008 1 3° 6 1.63 4 45 14,000 ■
▲ 01-00336-01010 1 4° 6 1.84 4 45 16,500 ■
▲ 01-00336-01012 1 5° 6 2.05 4 45 21,000 ■
▲ 01-00336-01016 1 7° 6 2.47 4 45 22,400 ■
▲ 01-00336-01019 1 10° 6 3.12 4 45 23,000 ■
▲ 01-00336-01024 1 15° 6 4.22 6 45 26,400 ■
▲ 01-00336-01502 1.5 30′ 8 1.64 4 45 14,000 ■
▲ 01-00336-01504 1.5 1° 8 1.78 4 45 14,000 ■
▲ 01-00336-01505 1.5 1°30′ 8 1.92 4 45 14,000 ■
▲ 01-00336-01506 1.5 2° 8 2.06 4 45 14,000 ■
▲ 01-00336-01508 1.5 3° 8 2.34 4 45 14,000 ■
▲ 01-00336-01510 1.5 4° 8 2.62 4 45 15,700 ■
▲ 01-00336-01512 1.5 5° 8 2.9 4 45 18,000 ■
▲ 01-00336-01516 1.5 7° 8 3.46 4 45 20,400 ■
▲ 01-00336-01519 1.5 10° 8 4.32 6 45 22,400 ■
▲ 01-00336-01524 1.5 15° 8 5.79 6 45 25,400 ■
▲ 01-00336-02002 2 30′ 10 2.17 4 50 13,500 ■
▲ 01-00336-02004 2 1° 10 2.35 4 50 13,500 ■
▲ 01-00336-02005 2 1°30′ 10 2.52 4 50 13,500 ■
▲ 01-00336-02006 2 2° 10 2.7 4 50 13,500 ■
▲ 01-00336-02008 2 3° 10 3.05 4 50 13,500 ■
▲ 01-00336-02010 2 4° 10 3.4 4 50 14,200 ■
▲ 01-00336-02012 2 5° 10 3.75 4 50 14,500 ■
▲ 01-00336-02016 2 7° 10 4.46 6 50 17,400 ■
▲ 01-00336-02019 2 10° 10 5.53 6 50 21,000 ■
▲ 01-00336-02024 2 15° 10 7.36 6 55 27,500 ■
▲ 01-00336-02502 2.5 30′ 12 2.71 4 50 13,500 ■
▲ 01-00336-02504 2.5 1° 12 2.92 4 50 13,500 ■
▲ 01-00336-02505 2.5 1°30′ 12 3.13 4 50 13,500 ■
▲ 01-00336-02506 2.5 2° 12 3.34 4 50 13,500 ■
▲ 01-00336-02508 2.5 3° 12 3.76 4 50 13,500 ■
▲ 01-00336-02510 2.5 4° 12 4.18 6 50 14,200 ■
▲ 01-00336-02512 2.5 5° 12 4.6 6 50 14,500 ■
▲ 01-00336-02516 2.5 7° 12 5.45 6 50 17,400 ■
▲ 01-00336-02519 2.5 10° 12 6.73 8 60 24,500 ■
▲ 01-00336-02524 2.5 15° 12 8.93 8 60 29,100 ■
▲ 01-00336-03002 3 30′ 15 3.26 6 55 14,500 ■
▲ 01-00336-03004 3 1° 15 3.52 6 55 14,500 ■
▲ 01-00336-03005 3 1°30′ 15 3.79 6 55 14,500 ■
▲ 01-00336-03006 3 2° 15 4.05 6 55 14,500 ■
▲ 01-00336-03008 3 3° 15 4.57 6 55 14,500 ■
▲ 01-00336-03010 3 4° 15 5.1 6 55 15,400 ■
▲ 01-00336-03012 3 5° 15 5.62 6 55 15,700 ■
▲ 01-00336-03016 3 7° 15 6.68 6 55 20,400 ■
▲ 01-00336-03019 3 10° 15 8.29 8 60 23,700 ■
▲ 01-00336-03024 3 15° 15 11.04 10 65 29,100 ■
▲ 01-00336-04002 4 30′ 20 4.35 6 55 14,900 ■
▲ 01-00336-04004 4 1° 20 4.7 6 55 14,900 ■
▲ 01-00336-04005 4 1°30′ 20 5.05 6 55 14,900 ■
▲ 01-00336-04006 4 2° 20 5.4 6 55 14,900 ■
▲ 01-00336-04008 4 3° 20 6.1 6 55 17,300 ■
▲ 01-00336-04010 4 4° 20 6.8 8 60 20,900 ■
▲ 01-00336-04012 4 5° 20 7.5 8 60 21,700 ■
▲ 01-00336-04016 4 7° 20 8.91 10 65 24,500 ■
▲ 01-00336-04019 4 10° 20 11.05 10 70 28,600 ■
▲ 01-00336-04024 4 15° 20 14.72 12 80 42,800 ■
▲ 01-00336-05002 5 30′ 25 5.44 6 65 17,700 ■
▲ 01-00336-05004 5 1° 25 5.87 6 65 17,700 ■
▲ 01-00336-05005 5 1°30′ 25 6.31 6 65 20,500 ■
▲ 01-00336-05006 5 2° 25 6.75 6 65 20,500 ■
▲ 01-00336-05008 5 3° 25 7.62 6 65 20,500 ■
▲ 01-00336-05010 5 4° 25 8.5 8 70 25,200 ■
▲ 01-00336-05012 5 5° 25 9.37 8 70 28,300 ■
▲ 01-00336-05016 5 7° 25 11.14 10 70 32,200 ■
▲ 01-00336-05019 5 10° 25 13.82 12 80 45,400 ■
▲ 01-00336-05024 5 15° 25 18.4 16 90 62,900 ■
▲ 01-00336-06002 6 30′ 30 6.52 8 70 22,500 ■
▲ 01-00336-06004 6 1° 30 7.05 8 70 22,500 ■
▲ 01-00336-06005 6 1°30′ 30 7.57 8 70 22,500 ■
▲ 01-00336-06006 6 2° 30 8.1 8 70 22,500 ■
▲ 01-00336-06008 6 3° 30 9.14 10 80 22,500 ■
▲ 01-00336-06010 6 4° 30 10.2 10 80 27,900 ■
▲ 01-00336-06012 6 5° 30 11.25 10 80 31,000 ■
▲ 01-00336-06016 6 7° 30 13.37 12 80 38,400 ■
▲ 01-00336-06019 6 10° 30 16.58 16 90 59,600 ■
▲ 01-00336-06024 6 15° 30 22.08 20 90 86,700 ■

▲ の規格は在庫がなくなり次第、販売終了となります。
