NTEM-2生産終了品

テーパミディアム刃エンドミル

●この規格・サイズは、特定商社在庫となります。　詳しくはお問い合わせください。

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    40HRCまで

  • 刃数
    2枚刃

  • ねじれ角
    30°

  • 加工用途
    側面加工

  • 加工用途
    溝加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

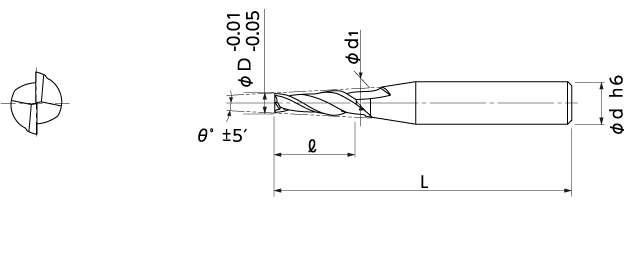

No.		 (D)先端径 (θ)片角 (l)刃長 (d1)大端径 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
▲ 01-00332-01010 1 4° 5 1.7 4 50 10,500 ■
▲ 01-00332-01016 1 7° 5 2.23 4 50 17,000 ■
▲ 01-00332-01024 1 15° 5 3.68 4 50 22,400 ■
▲ 01-00332-01510 1.5 4° 7.5 2.55 4 50 14,900 ■
▲ 01-00332-01516 1.5 7° 7.5 3.34 4 50 15,800 ■
▲ 01-00332-01524 1.5 15° 7.5 5.52 6 50 22,400 ■
▲ 01-00332-02010 2 4° 10 3.4 4 50 12,000 ■
▲ 01-00332-02016 2 7° 10 4.46 6 50 18,000 ■
▲ 01-00332-02024 2 15° 10 7.36 8 55 26,000 ■
▲ 01-00332-02510 2.5 4° 12.5 4.25 6 50 12,000 ■
▲ 01-00332-02516 2.5 7° 12.5 5.57 6 50 15,800 ■
▲ 01-00332-02519 2.5 10° 12.5 6.91 6 55 20,300 ■
▲ 01-00332-02524 2.5 15° 12.5 9.2 10 60 26,200 ■
▲ 01-00332-02525 2.5 20° 12.5 11.6 12 65 44,400 ■
▲ 01-00332-03002 3 30′ 15 3.26 4 55 10,500 ■
▲ 01-00332-03004 3 1° 15 3.52 4 55 10,500 ■
▲ 01-00332-03005 3 1°30′ 15 3.79 4 55 10,500 ■
▲ 01-00332-03006 3 2° 15 4.05 6 55 10,500 ■
▲ 01-00332-03008 3 3° 15 4.57 6 55 10,500 ■
▲ 01-00332-03010 3 4° 15 5.1 6 60 14,600 ■
▲ 01-00332-03012 3 5° 15 5.62 6 60 11,400 ■
▲ 01-00332-03016 3 7° 15 6.68 6 60 19,400 ■
▲ 01-00332-03019 3 10° 15 8.29 8 65 20,900 ■
▲ 01-00332-03024 3 15° 15 11.04 10 70 27,500 ■
▲ 01-00332-03025 3 20° 15 13.92 12 75 46,800 ■
▲ 01-00332-04002 4 30′ 20 4.35 6 60 10,800 ■
▲ 01-00332-04004 4 1° 20 4.7 6 60 10,800 ■
▲ 01-00332-04005 4 1°30′ 20 5.05 6 60 10,800 ■
▲ 01-00332-04006 4 2° 20 5.4 6 60 10,800 ■
▲ 01-00332-04008 4 3° 20 6.1 6 60 12,600 ■
▲ 01-00332-04010 4 4° 20 6.8 6 60 19,500 ■
▲ 01-00332-04012 4 5° 20 7.5 8 65 16,800 ■
▲ 01-00332-04016 4 7° 20 8.91 8 70 24,900 ■
▲ 01-00332-04019 4 10° 20 11.05 10 70 27,300 ■
▲ 01-00332-04024 4 15° 20 14.72 12 75 36,000 ■
▲ 01-00332-04025 4 20° 20 18.56 16 90 54,400 ■

▲ の規格は在庫がなくなり次第、販売終了となります。

代替品

無限コーティング テーパエンドミル

スタンダードなテーパエンドミル。豊富なラインアップであらゆる形状に対応。

MTE230

無限コーティング テーパエンドミル

詳細を見る
