NTEL-4生産終了品

テーパロング刃エンドミル

●この規格・サイズは、特定商社在庫となります。　詳しくはお問い合わせください。

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    40HRCまで

  • 刃数
    4枚刃

  • ねじれ角
    40°

  • 加工用途
    側面加工

  • 加工用途
    溝加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

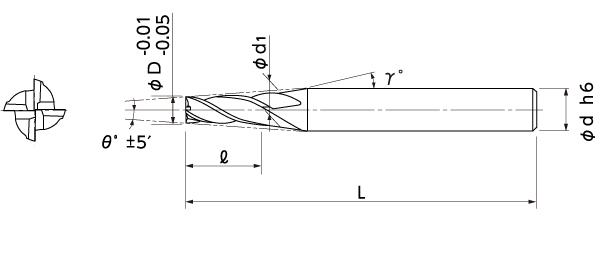

No.		 (D)先端径 (θ)片角 (l)刃長 (d1)大端径 (γ)首角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
▲ 01-00324-00301 3 30′ 20 3.35 9° 6 60 14,100 ■
▲ 01-00324-00302 3 1° 20 3.7 9° 6 60 14,100 ■
▲ 01-00324-00303 3 1°30′ 20 4.05 9° 6 60 14,100 ■
▲ 01-00324-00304 3 2° 20 4.4 9° 6 60 14,100 ■
▲ 01-00324-00305 3 2°30′ 20 4.75 9° 6 60 14,100 ■
▲ 01-00324-00306 3 3° 20 5.1 3° 6 60 14,100 ■
▲ 01-00325-00301 3 4° 20 5.8 4° 6 60 16,700 ■
▲ 01-00324-00307 3 5° 20 6.5 － 6 60 19,200 ■
▲ 01-00324-00401 4 30′ 25 4.44 9° 6 60 16,500 ■
▲ 01-00324-00402 4 1° 25 4.88 9° 6 60 16,500 ■
▲ 01-00324-00403 4 1°30′ 25 5.31 9° 6 60 16,500 ■
▲ 01-00324-00404 4 2° 25 5.75 2° 6 60 16,500 ■
▲ 01-00324-00405 4 2°30′ 25 6.19 － 6 60 19,200 ■
▲ 01-00324-00406 4 3° 25 6.62 9° 8 60 22,400 ■
▲ 01-00325-00401 4 4° 25 7.5 4° 8 65 26,100 ■
▲ 01-00324-00407 4 5° 25 8.38 － 8 65 23,800 ■
▲ 01-00324-00501 5 30′ 30 5.52 9° 6 65 17,700 ■
▲ 01-00324-00502 5 1° 30 6.05 － 6 65 20,600 ■
▲ 01-00324-00503 5 1°30′ 30 6.57 9° 8 65 23,800 ■
▲ 01-00324-00504 5 2° 30 7.09 9° 8 70 23,800 ■
▲ 01-00324-00505 5 2°30′ 30 7.62 2°30′ 8 70 24,500 ■
▲ 01-00324-00506 5 3° 30 8.14 － 8 75 24,500 ■
▲ 01-00325-00501 5 4° 30 9.2 4° 10 80 32,500 ■
▲ 01-00324-00507 5 5° 30 10.25 － 10 80 29,600 ■
▲ 01-00324-00601 6 30′ 35 6.61 9° 8 70 23,800 ■
▲ 01-00324-00602 6 1° 35 7.22 9° 8 70 23,800 ■
▲ 01-00324-00603 6 1°30′ 35 7.83 1°30′ 8 70 23,800 ■
▲ 01-00324-00604 6 2° 35 8.44 － 8 80 28,600 ■
▲ 01-00324-00605 6 2°30′ 35 9.05 9° 10 85 34,100 ■
▲ 01-00324-00606 6 3° 35 9.67 － 10 85 34,100 ■
▲ 01-00325-00601 6 4° 35 10.89 － 10 90 54,500 ■
▲ 01-00324-00607 6 5° 35 12.12 － 12 90 57,600 ■

▲ の規格は在庫がなくなり次第、販売終了となります。

代替品

無限コーティング テーパエンドミル

スタンダードなテーパエンドミル。豊富なラインアップであらゆる形状に対応。

MTE230

無限コーティング テーパエンドミル

詳細を見る
