NSB-2

ボールエンドミル

●この規格・サイズは、特定商社在庫となります。　詳しくはお問い合わせください。

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    40HRCまで

  • 刃数
    2枚刃

  • ねじれ角
    30°

  • 加工用途
    曲面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

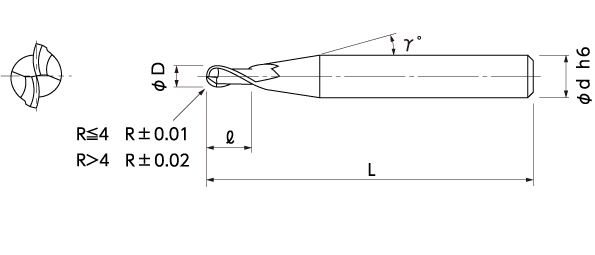

No.		 (R)ボール半径 (l)刃長 (D)外径 (γ)首角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
01-00522-00100 R1 3 2 9° 4 60 7,400 ■
01-00522-00125 R1.25 3.5 2.5 9° 4 60 7,900 ■
01-00522-00150 R1.5 4 3 9° 6 60 8,600 ■
01-00522-00175 R1.75 5 3.5 9° 6 60 8,800 ■
01-00522-00200 R2 6 4 9° 6 60 8,800 ■
01-00522-00250 R2.5 8 5 9° 6 60 9,900 ■
01-00522-00300 R3 10 6 － 6 80 10,300 ■
▲ 01-00522-00350 R3.5 13 7 9° 8 90 18,300 ■
▲ 01-00522-00400 R4 13 8 － 8 90 14,000 ■
▲ 01-00522-00450 R4.5 15 9 9° 10 100 24,300 ■
▲ 01-00522-00500 R5 15 10 － 10 100 16,900 ■
▲ 01-00522-00550 R5.5 15 11 9° 12 110 30,400 ■
▲ 01-00522-00600 R6 15 12 － 12 110 24,400 ■
▲ 01-00522-00700 R7 20 14 9° 16 160 63,900 ■
▲ 01-00522-00800 R8 20 16 － 16 160 55,000 ■
▲ 01-00522-00900 R9 25 18 9° 20 170 95,900 ■
▲ 01-00522-01000 R10 25 20 － 20 170 81,600 ■

▲ の規格は在庫がなくなり次第、販売終了となります。
