NERB-2生産終了品

台形ランナ用テーパボールエンドミル

●この規格・サイズは、特定商社在庫となります。　詳しくはお問い合わせください。
●この製品は生産を終了しており、在庫が無くなり次第、販売終了となります。

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    40HRCまで

  • 刃数
    2枚刃

  • ねじれ角
    30°

  • 加工用途
    側面加工

  • 加工用途
    溝加工

  • 加工用途
    曲面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

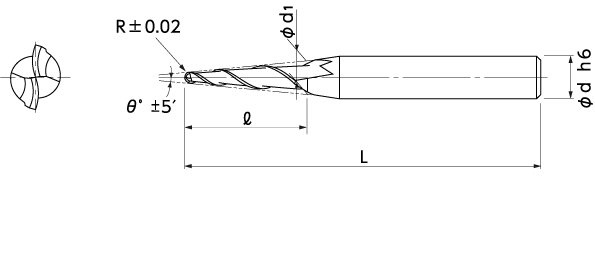

No.		 (R)ボール半径 (θ)片角 (l)刃長 (d1)大端径 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
▲ 01-00722-01002 R1 10° 4 3.09 4 50 18,600 ■
▲ 01-00722-01004 R1 15° 4 3.68 4 50 26,600 ■
▲ 01-00722-01005 R1 20° 4 4.31 6 55 31,100 ■
▲ 01-00722-01252 R1.25 10° 5 3.86 4 50 20,700 ■
▲ 01-00722-01254 R1.25 15° 5 4.6 6 55 26,400 ■
▲ 01-00722-01255 R1.25 20° 5 5.39 6 55 31,900 ■
▲ 01-00722-01502 R1.5 10° 6 4.63 6 55 22,800 ■
▲ 01-00722-01504 R1.5 15° 6 5.52 6 55 26,800 ■
▲ 01-00722-01505 R1.5 20° 6 6.47 8 60 37,500 ■
▲ 01-00722-01752 R1.75 10° 7 5.41 6 55 22,800 ■
▲ 01-00722-01754 R1.75 15° 7 6.44 8 60 31,100 ■
▲ 01-00722-01755 R1.75 20° 7 7.55 8 60 38,300 ■
▲ 01-00722-02002 R2 10° 8 6.18 6 55 28,900 ■
▲ 01-00722-02004 R2 15° 8 7.36 8 60 35,400 ■
▲ 01-00722-02005 R2 20° 8 8.62 10 70 40,400 ■
▲ 01-00722-02502 R2.5 10° 10 7.72 8 60 49,000 ■
▲ 01-00722-02504 R2.5 15° 10 9.2 10 70 56,900 ■
▲ 01-00722-02505 R2.5 20° 10 10.78 12 80 61,700 ■
▲ 01-00722-03002 R3 10° 12 9.27 10 70 53,700 ■
▲ 01-00722-03004 R3 15° 12 11.03 12 80 65,000 ■
▲ 01-00722-03005 R3 20° 12 12.94 12 90 72,600 ■

▲ の規格は在庫がなくなり次第、販売終了となります。

代替品

無限コーティング テーパボールエンドミル

スタンダードなテーパボールエンドミル。片角は最大15°までラインアップ。

MTB230

無限コーティング テーパボールエンドミル

詳細を見る
