MSB230SF

無限コーティング ショートシャンクボールエンドミル（焼きばめ用）

●ショートシャンクタイプ（焼きばめ対応）。

  • 表面処理
    無限コーティング

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    52HRCまで

  • 刃数
    2枚刃

  • ねじれ角
    30°

  • ボール半径公差R
    ±0.005（R≦1）

  • シャンク径公差
    φd h5（R≦3）

  • 加工用途
    曲面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

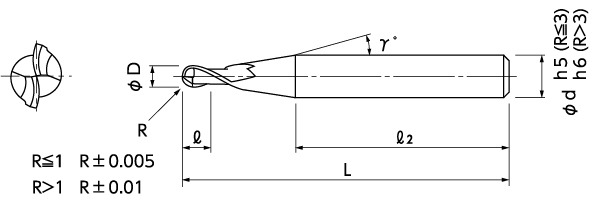

No.		 (R)ボール半径 (l)刃長 (D)外径 (γ)首角 (d)シャンク径 (l2)シャンク長 (L)全長 標準
価格		 本数 準標
準品
08-00504-00010 R0.1 0.2 0.2 15° 4 27.3 35 8,500
08-00504-00020 R0.2 0.4 0.4 15° 4 27.2 35 4,700
08-00504-00030 R0.3 0.6 0.6 15° 4 27.3 35 4,200
08-00504-00040 R0.4 0.8 0.8 15° 4 27.4 35 4,200
08-00504-00050 R0.5 1 1 15° 4 32.5 40 3,900
08-00504-00060 R0.6 1.2 1.2 15° 4 32.5 40 4,700
08-00504-00075 R0.75 1.5 1.5 15° 4 32.6 40 4,700
08-00504-00100 R1 2 2 9° 4 30.1 40 3,500
08-00504-00150 R1.5 3 3 9° 4 31.8 40 4,200
08-00504-00200 R2 4 4 9° 6 27.6 40 4,700
08-00504-00250 R2.5 5 5 9° 6 39.8 50 5,700
08-00504-00300 R3 6 6 － 6 34.9 50 6,100
08-00504-00400 R4 8 8 － 8 41.1 60 10,100
08-00504-00500 R5 10 10 － 10 36.6 60 12,100
08-00504-00600 R6 12 12 － 12 33.6 60 16,600
