DTE

銅電極・アルミ・プラ用 テーパエンドミル

●この規格・サイズは、特定商社在庫となります。詳しくはお問い合わせください。

  • 工具素材
    極超微粒子超硬合金

  • 刃数
    2枚刃

  • ねじれ角
    25°

  • コーナ形状
    ピンカド

  • 加工用途
    側面加工

  • 加工用途
    溝加工

各種アイコンの説明

対応被削材

:第1推奨  :第2推奨
炭素鋼 合金鋼 プリハー
ドン鋼
ステン
レス鋼
アルミ
合金
樹脂 グラフ
ァイト
硬脆材 チタン
合金・
耐熱合金
高硬度鋼

55HRC

65HRC

70HRC
炭素鋼 合金鋼
プリハー
ドン鋼
ステンレス鋼
アルミ
合金
銅合金
樹脂 グラフ
ァイト
硬脆材 チタン
合金・
耐熱合金




55HRC

65HRC

70HRC

製品ラインナップ

単位 [寸法:mm/価格 :円]

コード
No.

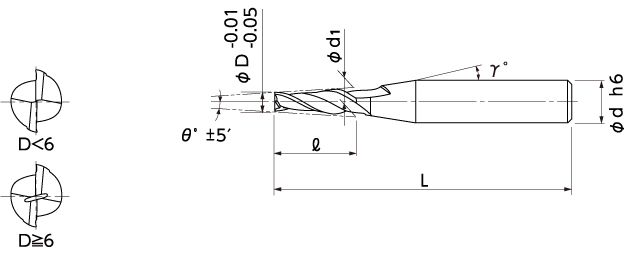

(D)先端径 (θ)片角 (l)刃長 (d1)大端径 (γ)首角 (d)シャンク径 (L)全長 標準
価格
本数 準標
準品
07-00313-00101 1 30′ 4 1.07 4 45 9,600
07-00313-00102 1 4 1.14 4 45 9,600
07-00313-00103 1 1°30′ 4 1.21 4 45 9,600
07-00313-00104 1 4 1.28 4 45 9,600
07-00313-00105 1 4 1.42 4 45 9,600
07-00313-00106 1 4 1.56 4 45 11,000
07-00313-00107 1 4 1.7 4 45 11,000
07-00313-00151 1.5 30′ 5 1.59 4 45 9,300
07-00313-00152 1.5 5 1.67 4 45 9,300
07-00313-00153 1.5 1°30′ 5 1.76 4 45 9,300
07-00313-00154 1.5 5 1.85 4 45 9,300
07-00313-00155 1.5 5 2.02 4 45 9,300
07-00313-00156 1.5 5 2.2 4 45 11,000
07-00313-00157 1.5 5 2.37 4 45 11,000
07-00313-00201 2 30′ 6 2.1 4 45 9,300
07-00313-00202 2 6 2.21 4 45 9,300
07-00313-00203 2 1°30′ 6 2.31 4 45 9,300
07-00313-00204 2 6 2.42 4 45 9,300
07-00313-00205 2 6 2.63 4 45 9,300
07-00313-00206 2 6 2.84 4 45 11,000
07-00313-00207 2 6 3.05 4 45 11,000
07-00313-00251 2.5 30′ 8 2.64 4 45 9,300
07-00313-00252 2.5 8 2.78 4 45 9,300
07-00313-00253 2.5 1°30′ 8 2.92 4 45 9,300
07-00313-00254 2.5 8 3.06 4 45 9,300
07-00313-00255 2.5 8 3.34 4 45 9,300
07-00313-00256 2.5 8 3.62 4 45 11,000
07-00313-00257 2.5 8 3.9 4 45 11,000
07-00313-00301 3 30′ 10 3.17 6 50 10,000
07-00313-00302 3 10 3.35 6 50 10,000
07-00313-00303 3 1°30′ 10 3.52 6 50 10,000
07-00313-00304 3 10 3.7 6 50 10,000
07-00313-00305 3 10 4.05 6 50 10,000
07-00313-00306 3 10 4.4 6 50 11,000
07-00313-00307 3 10 4.75 6 50 11,000
07-00313-00401 4 30′ 15 4.26 6 50 10,000
07-00313-00402 4 15 4.52 6 50 10,000
07-00313-00403 4 1°30′ 15 4.79 6 50 10,000
07-00313-00404 4 15 5.05 6 50 10,000
07-00313-00405 4 15 5.57 6 50 10,000
07-00313-00406 4 15 6.1 6 55 14,200
07-00313-00407 4 15 6.62 6 55 14,200
07-00313-00501 5 30′ 20 5.35 6 55 11,000
07-00313-00502 5 20 5.7 6 55 11,000
07-00313-00503 5 1°30′ 20 6.05 6 55 12,800
07-00313-00504 5 20 6.39 6 55 12,800
07-00313-00505 5 20 7.1 6 55 12,800
07-00313-00506 5 20 7.8 8 60 15,700
07-00313-00507 5 20 8.5 8 60 16,100
07-00313-00601 6 30′ 20 6.35 6 60 14,200
07-00313-00602 6 20 6.7 6 60 14,200
07-00313-00603 6 1°30′ 20 7.05 6 60 14,200
07-00313-00604 6 20 7.4 6 60 14,200
07-00313-00605 6 20 8.1 8 60 14,200
07-00313-00606 6 20 8.8 8 65 18,100
07-00313-00607 6 20 9.5 8 65 20,600
07-00313-00801 8 30′ 25 8.44 8 70 21,100
07-00313-00802 8 25 8.87 8 70 21,100
07-00313-00803 8 1°30′ 25 9.31 8 70 23,900
07-00313-00804 8 25 9.74 8 70 23,900
07-00313-00805 8 25 10.62 10 70 29,500
07-00313-00806 8 25 11.5 10 80 35,200
07-00313-00807 8 25 12.37 12 80 41,200
07-00313-01001 10 30′ 35 10.61 10 85 29,100
07-00313-01002 10 35 11.22 10 85 29,100
07-00313-01003 10 1°30′ 35 11.83 10 85 35,000
07-00313-01004 10 35 12.44 12 90 36,900
07-00313-01005 10 35 13.67 12 90 42,300
07-00313-01006 10 35 14.89 12 90 49,200
07-00313-01007 10 35 16.12 16 90 55,600

の規格は在庫がなくなり次第、販売終了となります。
