RSB230

樹脂加工用ボールエンドミル“クリアカット”

●3倍刃長・5倍刃長・10倍刃長・超ロングネック・同径タイプ 加工形状に合わせて選択可能！
●アルミ・銅などの非鉄にも使用可能。

  • 工具素材
    超微粒子超硬合金

  • 刃数
    2枚刃

  • ねじれ角
    30°

  • ボール半径公差R
    ±0.005（R<0.25）

  • 加工用途
    曲面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品パンフレット

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

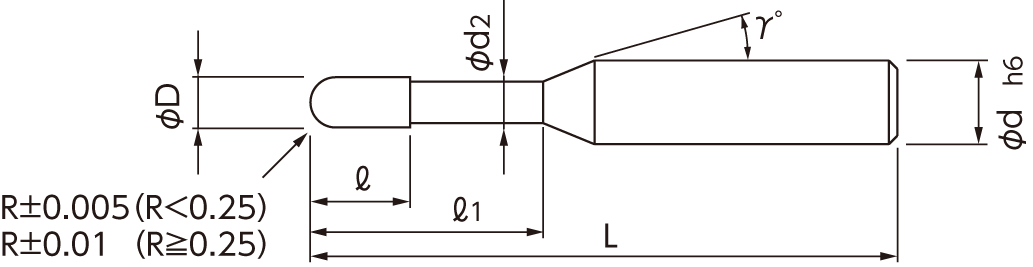

No.		 (R)ボール半径 (l)刃長 (l1)首下長 形状 (D)外径 (γ)首角 (d2)首下径 (d)シャンク径 (L)全長 再研磨対応 標準
価格		 本数 準標
準品
01-00654-01000 R0.1 0.6 － A 0.2 9° － 4 50 － 7,800
01-00654-01001 R0.1 1 － A 0.2 9° － 4 50 － 8,800
01-00654-01002 R0.1 0.6 2 B 0.2 12° 0.18 4 50 － 15,100
01-00654-01500 R0.15 0.9 － A 0.3 9° － 4 50 － 6,800
01-00654-01501 R0.15 1.5 － A 0.3 9° － 4 50 － 7,600
01-00654-01503 R0.15 0.9 3 B 0.3 12° 0.28 4 50 － 14,500
01-00654-02000 R0.2 1.2 － A 0.4 9° － 4 50 － 7,500
01-00654-02001 R0.2 2 － A 0.4 9° － 4 50 － 8,800
01-00654-02004 R0.2 1.2 4 B 0.4 12° 0.37 4 50 － 8,600
01-00654-02005 R0.2 1.2 5 B 0.4 12° 0.37 4 50 － 9,500
01-00654-02500 R0.25 1.5 － A 0.5 9° － 4 50 － 5,000
01-00654-02501 R0.25 2.5 － A 0.5 9° － 4 50 － 6,100
01-00654-02502 R0.25 5 － A 0.5 9° － 4 50 － 7,600
01-00654-02510 R0.25 1.5 10 B 0.5 12° 0.46 4 50 － 10,100
01-00654-02515 R0.25 1.5 15 B 0.5 12° 0.46 4 50 － 11,300
01-00654-02520 R0.25 1.5 20 B 0.5 12° 0.46 4 60 － 13,200
01-00654-03000 R0.3 1.8 － A 0.6 9° － 4 50 － 5,900
01-00654-03001 R0.3 3 － A 0.6 9° － 4 50 － 7,100
01-00654-03006 R0.3 1.8 6 B 0.6 12° 0.56 4 50 － 6,300
01-00654-03010 R0.3 1.8 10 B 0.6 12° 0.56 4 50 － 9,900
01-00654-04000 R0.4 2.4 － A 0.8 9° － 4 50 － 5,900
01-00654-04001 R0.4 4 － A 0.8 9° － 4 50 － 7,100
01-00654-04008 R0.4 2.4 8 B 0.8 12° 0.76 4 50 － 6,200
01-00654-04012 R0.4 2.4 12 B 0.8 12° 0.76 4 50 － 7,500
01-00654-05000 R0.5 3 － A 1 9° － 4 50 ■ 4,100
01-00654-05001 R0.5 5 － A 1 9° － 4 50 ■ 5,000
01-00654-05002 R0.5 10 － A 1 9° － 4 50 ■ 9,700
01-00654-05010 R0.5 3 10 B 1 12° 0.95 4 50 ■ 5,400
01-00654-05015 R0.5 3 15 B 1 12° 0.95 4 60 ■ 5,400
01-00654-05020 R0.5 3 20 B 1 12° 0.95 4 60 ■ 6,300
01-00654-05030 R0.5 3 30 B 1 12° 0.95 4 70 ■ 9,500
01-00654-07500 R0.75 4.5 － A 1.5 9° － 4 50 ■ 4,400
01-00654-07501 R0.75 7.5 － A 1.5 9° － 4 50 ■ 5,400
01-00654-07502 R0.75 15 － A 1.5 9° － 4 60 ■ 9,900
01-00654-07515 R0.75 4.5 15 B 1.5 12° 1.45 4 60 ■ 5,500
01-00654-07530 R0.75 4.5 30 B 1.5 12° 1.45 4 70 ■ 8,800
01-00654-07545 R0.75 4.5 45 B 1.5 12° 1.45 4 90 ■ 12,600
01-00654-10000 R1 6 － A 2 9° － 4 50 ■ 4,400
01-00654-10001 R1 10 － A 2 9° － 4 50 ■ 5,400
01-00654-10002 R1 20 － A 2 9° － 4 60 ■ 9,900
01-00654-10020 R1 6 20 B 2 12° 1.94 4 60 ■ 5,400
01-00654-10030 R1 6 30 B 2 12° 1.94 4 80 ■ 6,500
01-00654-10050 R1 6 50 B 2 12° 1.94 4 110 ■ 12,400
01-00654-10070 R1 6 70 B 2 12° 1.94 4 110 ■ 15,100
01-00654-15000 R1.5 9 － A 3 － － 3 100 ■ 8,200
01-00654-15001 R1.5 9 － A 3 9° － 6 50 ■ 5,900
01-00654-15002 R1.5 15 － A 3 9° － 6 60 ■ 6,600
01-00654-15030 R1.5 9 30 B 3 12° 2.85 6 70 ■ 7,900
01-00654-15045 R1.5 9 45 B 3 12° 2.85 6 90 ■ 9,200
01-00654-15060 R1.5 9 60 B 3 12° 2.85 6 110 ■ 14,500
01-00654-20000 R2 12 － A 4 － － 4 120 ■ 9,900
01-00654-20001 R2 12 － A 4 9° － 6 50 ■ 5,900
01-00654-20002 R2 20 － A 4 9° － 6 60 ■ 7,700
01-00654-20030 R2 12 30 B 4 12° 3.8 6 70 ■ 7,900
01-00654-20040 R2 12 40 B 4 12° 3.8 6 90 ■ 8,400
01-00654-20070 R2 12 70 B 4 12° 3.8 6 120 ■ 17,800
01-00654-25000 R2.5 15 － A 5 9° － 6 70 ■ 6,900
01-00654-25001 R2.5 25 － A 5 9° － 6 80 ■ 9,200
01-00654-30000 R3 18 － A 6 － － 6 80 ■ 7,300
01-00654-30001 R3 30 － A 6 － － 6 90 ■ 9,200
01-00654-30040 R3 18 40 B 6 － 5.8 6 100 ■ 9,700
01-00654-30060 R3 18 60 B 6 － 5.8 6 120 ■ 12,800
01-00654-30080 R3 18 80 B 6 － 5.8 6 130 ■ 19,100
