NTE-4

テーパエンドミル

●この規格・サイズは、特定商社在庫となります。　詳しくはお問い合わせください。

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    40HRCまで

  • 刃数
    4枚刃

  • ねじれ角
    30°

  • 加工用途
    側面加工

  • 加工用途
    溝加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

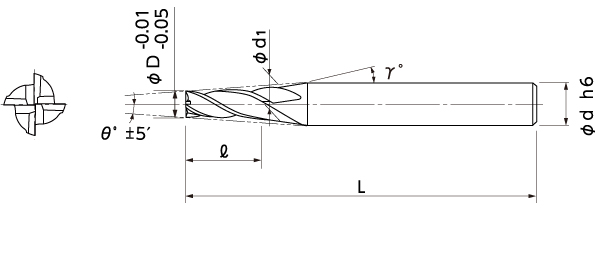

No.		 (D)先端径 (θ)片角 (l)刃長 (d1)大端径 (γ)首角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
01-00314-00301 3 30′ 10 3.17 9° 6 50 11,000 ■
01-00314-00302 3 1° 10 3.35 9° 6 50 11,000 ■
01-00314-00303 3 1°30′ 10 3.52 9° 6 50 11,000 ■
01-00314-00304 3 2° 10 3.69 9° 6 50 11,000 ■
01-00314-00305 3 2°30′ 10 3.87 9° 6 50 11,000 ■
01-00314-00306 3 3° 10 4.05 9° 6 50 11,000 ■
01-00315-00301 3 4° 10 4.4 9° 6 50 15,000 ■
01-00314-00307 3 5° 10 4.75 5° 6 50 12,300 ■
01-00315-00303 3 7° 10 5.46 7° 6 50 17,200 ■
01-00315-00304 3 10° 10 6.53 － 6 50 21,500 ■
01-00315-00305 3 15° 10 8.36 － 8 50 26,200 ■
01-00314-00401 4 30′ 15 4.26 9° 6 50 11,700 ■
01-00314-00402 4 1° 15 4.52 9° 6 50 11,700 ■
01-00314-00403 4 1°30′ 15 4.79 9° 6 50 11,700 ■
01-00314-00404 4 2° 15 5.04 9° 6 50 11,700 ■
01-00314-00405 4 2°30′ 15 5.31 2°30′ 6 50 11,700 ■
01-00314-00406 4 3° 15 5.57 3° 6 50 11,700 ■
01-00315-00401 4 4° 15 6.1 － 6 55 21,100 ■
01-00314-00407 4 5° 15 6.62 － 6 55 18,000 ■
01-00315-00403 4 7° 15 7.68 － 6 55 27,000 ■
01-00315-00404 4 10° 15 9.29 － 8 60 29,700 ■
01-00314-00501 5 30′ 20 5.34 9° 6 55 13,600 ■
01-00314-00502 5 1° 20 5.7 9° 6 55 13,600 ■
01-00314-00503 5 1°30′ 20 6.04 － 6 55 16,000 ■
01-00314-00504 5 2° 20 6.39 － 6 55 16,000 ■
01-00314-00505 5 2°30′ 20 6.74 － 6 55 16,000 ■
01-00314-00506 5 3° 20 7.1 － 6 55 16,000 ■
01-00315-00501 5 4° 20 7.8 － 6 60 24,100 ■
01-00314-00507 5 5° 20 8.5 － 8 60 24,200 ■
01-00315-00503 5 7° 20 9.91 － 8 60 33,800 ■
01-00315-00504 5 10° 20 12.05 － 12 70 44,000 ■
01-00314-00601 6 30′ 20 6.35 － 6 55 17,700 ■
01-00314-00602 6 1° 20 6.7 － 6 55 17,700 ■
01-00314-00603 6 1°30′ 20 7.05 － 6 55 17,700 ■
01-00314-00604 6 2° 20 7.4 － 6 55 17,700 ■
01-00314-00605 6 2°30′ 20 7.75 － 6 55 17,700 ■
01-00314-00606 6 3° 20 8.1 － 8 60 17,700 ■
01-00315-00601 6 4° 20 8.8 － 8 65 27,200 ■
01-00314-00607 6 5° 20 9.5 － 8 65 26,400 ■
01-00315-00603 6 7° 20 10.91 － 10 70 36,100 ■
01-00315-00604 6 10° 20 13.05 － 12 80 60,300 ■
▲ 01-00314-00801 8 30′ 25 8.44 － 8 65 19,700 ■
▲ 01-00314-00802 8 1° 25 8.87 － 8 65 20,400 ■
▲ 01-00314-00803 8 1°30′ 25 9.31 － 8 65 21,800 ■
▲ 01-00314-00804 8 2° 25 9.74 － 8 65 22,900 ■
▲ 01-00314-00805 8 2°30′ 25 10.18 － 10 70 25,000 ■
▲ 01-00314-00806 8 3° 25 10.62 － 10 70 27,100 ■
01-00315-00801 8 4° 25 11.5 － 10 80 52,700 ■
▲ 01-00314-00807 8 5° 25 12.37 － 12 90 48,300 ■
01-00315-00803 8 7° 25 14.14 － 12 90 74,700 ■
01-00315-00804 8 10° 25 16.81 － 16 90 89,000 ■
▲ 01-00314-01001 10 30′ 35 10.61 － 10 85 32,400 ■
▲ 01-00314-01002 10 1° 35 11.22 － 10 85 34,800 ■
▲ 01-00314-01003 10 1°30′ 35 11.83 － 10 85 37,300 ■
▲ 01-00314-01004 10 2° 35 12.44 － 12 90 45,300 ■
▲ 01-00314-01005 10 2°30′ 35 13.06 － 12 90 48,300 ■
▲ 01-00314-01006 10 3° 35 13.67 － 12 90 52,700 ■
01-00315-01001 10 4° 35 14.89 － 12 90 81,000 ■
▲ 01-00314-01007 10 5° 35 16.12 － 16 90 63,800 ■
01-00315-01003 10 7° 35 18.59 － 16 90 97,400 ■
01-00315-01004 10 10° 35 22.34 － 20 110 119,100 ■
01-00314-01201 12 30′ 55 12.96 － 12 110 91,100 ■
01-00314-01202 12 1° 55 13.92 － 12 110 101,100 ■
01-00314-01203 12 1°30′ 55 14.88 － 12 110 116,500 ■
01-00314-01204 12 2° 55 15.84 2° 16 110 121,300 ■
01-00314-01205 12 2°30′ 55 16.8 － 16 110 131,500 ■
01-00314-01206 12 3° 55 17.76 － 16 110 146,100 ■
01-00315-01201 12 4° 55 19.69 4° 20 110 182,100 ■
01-00315-01202 12 5° 55 21.62 － 20 120 222,400 ■
01-00315-01203 12 7° 55 25.51 － 25 120 272,600 ■
01-00315-01204 12 10° 55 31.39 － 25 120 344,600 ■
01-00314-01601 16 30′ 65 17.13 － 16 130 163,900 ■
01-00314-01602 16 1° 65 18.27 － 16 130 174,100 ■
01-00314-01603 16 1°30′ 65 19.4 － 16 130 185,000 ■
01-00314-01604 16 2° 65 20.53 － 20 130 222,000 ■
01-00314-01605 16 2°30′ 65 21.68 － 20 130 232,700 ■
01-00314-01606 16 3° 65 22.81 － 20 130 258,900 ■
01-00315-01601 16 4° 65 25.09 － 25 140 305,600 ■
01-00315-01602 16 5° 65 27.37 － 25 140 354,100 ■
01-00315-01603 16 7° 65 31.96 7° 32 140 470,100 ■
01-00315-01604 16 10° 65 38.92 － 32 140 612,700 ■

▲ の規格は在庫がなくなり次第、販売終了となります。
