NTE-2X

Xコーティング テーパエンドミル

●この規格・サイズは、特定商社在庫となります。　詳しくはお問い合わせください。

  • 表面処理
    Xコーティング

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    50HRCまで

  • 刃数
    2枚刃

  • ねじれ角
    30°

  • 加工用途
    側面加工

  • 加工用途
    溝加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

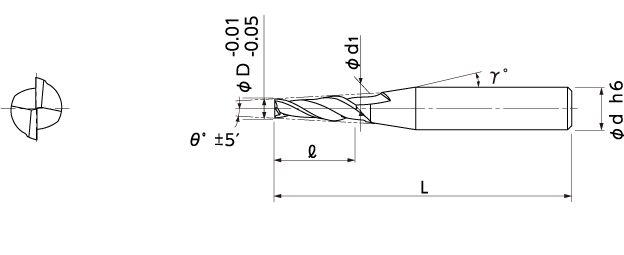

No.		 (D)先端径 (θ)片角 (l)刃長 (d1)大端径 (γ)首角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
▲ 01-00316-00051 0.5 30′ 2 0.53 9° 3 35 15,000 ■
▲ 01-00316-00052 0.5 1° 2 0.57 9° 3 35 15,000 ■
▲ 01-00316-00053 0.5 1°30′ 2 0.6 9° 3 35 15,000 ■
▲ 01-00316-00054 0.5 2° 2 0.64 9° 3 35 15,000 ■
▲ 01-00316-00056 0.5 3° 2 0.71 9° 3 35 15,000 ■
▲ 01-00316-00061 0.6 30′ 2 0.63 9° 3 35 15,000 ■
▲ 01-00316-00062 0.6 1° 2 0.67 9° 3 35 15,000 ■
▲ 01-00316-00063 0.6 1°30′ 2 0.7 9° 3 35 15,000 ■
▲ 01-00316-00064 0.6 2° 2 0.74 9° 3 35 15,000 ■
▲ 01-00316-00066 0.6 3° 2 0.81 9° 3 35 15,000 ■
▲ 01-00316-00071 0.7 30′ 2 0.73 9° 3 35 15,000 ■
▲ 01-00316-00072 0.7 1° 2 0.77 9° 3 35 15,000 ■
▲ 01-00316-00073 0.7 1°30′ 2 0.8 9° 3 35 15,000 ■
▲ 01-00316-00074 0.7 2° 2 0.84 9° 3 35 15,000 ■
▲ 01-00316-00076 0.7 3° 2 0.91 9° 3 35 15,000 ■
▲ 01-00316-00081 0.8 30′ 3 0.85 9° 3 35 13,700 ■
▲ 01-00316-00082 0.8 1° 3 0.9 9° 3 35 13,700 ■
▲ 01-00316-00083 0.8 1°30′ 3 0.96 9° 3 35 13,700 ■
▲ 01-00316-00084 0.8 2° 3 1.01 9° 3 35 13,700 ■
▲ 01-00316-00086 0.8 3° 3 1.11 9° 3 35 13,700 ■
▲ 01-00316-00091 0.9 30′ 3 0.95 9° 3 35 13,700 ■
▲ 01-00316-00092 0.9 1° 3 1 9° 3 35 13,700 ■
▲ 01-00316-00093 0.9 1°30′ 3 1.06 9° 3 35 13,700 ■
▲ 01-00316-00094 0.9 2° 3 1.11 9° 3 35 13,700 ■
▲ 01-00316-00096 0.9 3° 3 1.21 9° 3 35 13,700 ■
▲ 01-00316-00101 1 30′ 4 1.07 9° 4 45 11,800 ■
▲ 01-00316-00102 1 1° 4 1.14 9° 4 45 11,800 ■
▲ 01-00316-00103 1 1°30′ 4 1.21 9° 4 45 15,400 ■
▲ 01-00316-00104 1 2° 4 1.28 9° 4 45 11,800 ■
▲ 01-00316-00106 1 3° 4 1.42 9° 4 45 11,800 ■
▲ 01-00316-00107 1 5° 4 1.7 9° 4 45 17,600 ■
▲ 01-00316-00151 1.5 30′ 5 1.59 9° 4 45 12,000 ■
▲ 01-00316-00152 1.5 1° 5 1.67 9° 4 45 12,000 ■
▲ 01-00316-00153 1.5 1°30′ 5 1.76 9° 4 45 15,400 ■
▲ 01-00316-00154 1.5 2° 5 1.85 9° 4 45 12,000 ■
▲ 01-00316-00156 1.5 3° 5 2.02 9° 4 45 12,000 ■
▲ 01-00316-00157 1.5 5° 5 2.37 9° 4 45 14,800 ■
▲ 01-00316-00201 2 30′ 6 2.1 9° 4 45 11,800 ■
▲ 01-00316-00202 2 1° 6 2.21 9° 4 45 11,800 ■
▲ 01-00316-00203 2 1°30′ 6 2.31 9° 4 45 14,500 ■
▲ 01-00316-00204 2 2° 6 2.41 9° 4 45 11,800 ■
▲ 01-00316-00206 2 3° 6 2.62 9° 4 45 11,800 ■
▲ 01-00316-00207 2 5° 6 3.05 5° 4 45 12,500 ■
▲ 01-00316-00251 2.5 30′ 8 2.64 9° 4 45 12,000 ■
▲ 01-00316-00252 2.5 1° 8 2.78 9° 4 45 12,000 ■
▲ 01-00316-00253 2.5 1°30′ 8 2.92 9° 4 45 14,500 ■
▲ 01-00316-00254 2.5 2° 8 3.05 9° 4 45 12,000 ■
▲ 01-00316-00256 2.5 3° 8 3.33 3° 4 45 12,000 ■
▲ 01-00316-00257 2.5 5° 8 3.9 5° 4 45 12,700 ■

▲ の規格は在庫がなくなり次第、販売終了となります。
