MSTNR230

無限コーティング ロングテーパネックラジアスエンドミル

●中荒取り加工～精密仕上げ加工まで、びびりを抑え安定した高速切削加工が可能で仕上げ面精度が向上。
●Ｒ精度は±5μmの高精度！
●チューンナップされた無限コーティングにより、高硬度鋼・調質鋼の直彫り加工から銅電極加工まで、幅広い領域で威力を発揮。

  • 表面処理
    無限コーティング

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    52HRCまで

  • 刃数
    2枚刃

  • ねじれ角
    30°

  • コーナR公差
    ±0.005

  • シャンク径公差
    φd h5

  • 加工用途
    側面加工

  • 加工用途
    溝加工

  • 加工用途
    平面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

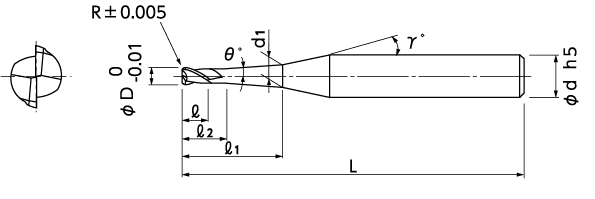

No.		 (D)外径 (R)コーナ半径 (θ)首角 (l1)首下長 (d1)首元径 (l)刃長 (l2)首下長2 (γ)首角2 (α)有効勾配角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
08-00770-02211 0.2 R0.05 1° 1 0.23 0.15 0.4 12° 0°38′ 4 50 13,700
08-00770-02212 0.2 R0.05 1° 2 0.26 0.15 0.4 12° 0°49′ 4 50 13,700
08-00770-02231 0.2 R0.05 3° 1 0.27 0.15 0.4 12° 1°54′ 4 50 13,700
08-00770-02232 0.2 R0.05 3° 2 0.37 0.15 0.4 12° 2°28′ 4 50 13,700
08-00770-02251 0.2 R0.05 5° 1 0.31 0.15 0.4 12° 3°10′ 4 50 13,700
08-00770-02252 0.2 R0.05 5° 2 0.48 0.15 0.4 12° 4°07′ 4 50 13,700
08-00770-03211 0.3 R0.05 1° 2 0.35 0.25 0.6 12° 0°43′ 4 50 13,700
08-00770-03212 0.3 R0.05 1° 3 0.39 0.25 0.6 12° 0°49′ 4 50 13,700
08-00770-03231 0.3 R0.05 3° 2 0.45 0.25 0.6 12° 2°10′ 4 50 13,700
08-00770-03232 0.3 R0.05 3° 3 0.56 0.25 0.6 12° 2°27′ 4 50 13,700
08-00770-03251 0.3 R0.05 5° 2 0.55 0.25 0.6 12° 3°35′ 4 50 13,700
08-00770-03252 0.3 R0.05 5° 3 0.72 0.25 0.6 12° 4°04′ 4 50 13,700
08-00770-04211 0.4 R0.05 1° 3 0.48 0.3 0.8 12° 0°45′ 4 50 10,200
08-00770-04212 0.4 R0.05 1° 4 0.52 0.3 0.8 12° 0°49′ 4 50 10,200
08-00770-04231 0.4 R0.05 3° 3 0.64 0.3 0.8 12° 2°14′ 4 50 10,200
08-00770-04232 0.4 R0.05 3° 4 0.74 0.3 0.8 12° 2°26′ 4 50 10,200
08-00770-04251 0.4 R0.05 5° 3 0.79 0.3 0.8 12° 3°44′ 4 50 10,200
08-00770-04252 0.4 R0.05 5° 4 0.96 0.3 0.8 12° 4°03′ 4 50 10,200
08-00770-04311 0.4 R0.1 1° 3 0.48 0.3 0.8 12° 0°46′ 4 50 10,200
08-00770-04312 0.4 R0.1 1° 4 0.52 0.3 0.8 12° 0°49′ 4 50 10,200
08-00770-04331 0.4 R0.1 3° 3 0.64 0.3 0.8 12° 2°17′ 4 50 10,200
08-00770-04332 0.4 R0.1 3° 4 0.74 0.3 0.8 12° 2°28′ 4 50 10,200
08-00770-04351 0.4 R0.1 5° 3 0.79 0.3 0.8 12° 3°48′ 4 50 10,200
08-00770-04352 0.4 R0.1 5° 4 0.96 0.3 0.8 12° 4°07′ 4 50 10,200
08-00770-05211 0.5 R0.05 1° 3 0.57 0.4 1 12° 0°41′ 4 50 9,300
08-00770-05212 0.5 R0.05 1° 5 0.64 0.4 1 12° 0°49′ 4 50 9,800
08-00770-05213 0.5 R0.05 1° 8 0.75 0.4 1 12° 0°53′ 4 50 10,100
08-00770-05214 0.5 R0.05 1° 10 0.82 0.4 1 12° 0°54′ 4 50 11,100
08-00770-05215 0.5 R0.05 1° 12 0.89 0.4 1 12° 0°55′ 4 50 11,100
08-00770-05231 0.5 R0.05 3° 3 0.71 0.4 1 12° 2°02′ 4 50 10,100
08-00770-05232 0.5 R0.05 3° 5 0.92 0.4 1 12° 2°25′ 4 50 10,100
08-00770-05233 0.5 R0.05 3° 8 1.24 0.4 1 12° 2°38′ 4 50 11,100
08-00770-05234 0.5 R0.05 3° 10 1.45 0.4 1 12° 2°43′ 4 50 11,100
08-00770-05235 0.5 R0.05 3° 12 1.66 0.4 1 12° 2°46′ 4 50 11,100
08-00770-05251 0.5 R0.05 5° 3 0.85 0.4 1 12° 3°23′ 4 50 10,100
08-00770-05252 0.5 R0.05 5° 5 1.2 0.4 1 12° 4°02′ 4 50 10,100
08-00770-05253 0.5 R0.05 5° 8 1.73 0.4 1 12° 4°25′ 4 50 11,100
08-00770-05254 0.5 R0.05 5° 10 2.08 0.4 1 12° 4°32′ 4 50 11,100
08-00770-05311 0.5 R0.1 1° 3 0.57 0.4 1 12° 0°41′ 4 50 9,300
08-00770-05312 0.5 R0.1 1° 5 0.64 0.4 1 12° 0°49′ 4 50 9,800
08-00770-05313 0.5 R0.1 1° 8 0.75 0.4 1 12° 0°53′ 4 50 10,100
08-00770-05314 0.5 R0.1 1° 10 0.82 0.4 1 12° 0°55′ 4 50 11,100
08-00770-05315 0.5 R0.1 1° 12 0.89 0.4 1 12° 0°55′ 4 50 11,100
08-00770-05331 0.5 R0.1 3° 3 0.71 0.4 1 12° 2°04′ 4 50 10,100
08-00770-05332 0.5 R0.1 3° 5 0.92 0.4 1 12° 2°27′ 4 50 10,100
08-00770-05333 0.5 R0.1 3° 8 1.24 0.4 1 12° 2°40′ 4 50 11,100
08-00770-05334 0.5 R0.1 3° 10 1.45 0.4 1 12° 2°44′ 4 50 11,100
08-00770-05335 0.5 R0.1 3° 12 1.66 0.4 1 12° 2°46′ 4 50 11,100
08-00770-05351 0.5 R0.1 5° 3 0.85 0.4 1 12° 3°27′ 4 50 10,100
08-00770-05352 0.5 R0.1 5° 5 1.2 0.4 1 12° 4°05′ 4 50 10,100
08-00770-05353 0.5 R0.1 5° 8 1.73 0.4 1 12° 4°26′ 4 50 11,100
08-00770-05354 0.5 R0.1 5° 10 2.08 0.4 1 12° 4°33′ 4 50 11,100
08-00770-08211 0.8 R0.05 1° 5 0.92 0.65 1.6 12° 0°41′ 4 50 9,700
08-00770-08212 0.8 R0.05 1° 8 1.03 0.65 1.6 12° 0°48′ 4 50 10,100
08-00770-08231 0.8 R0.05 3° 5 1.16 0.65 1.6 12° 2°04′ 4 50 10,500
08-00770-08232 0.8 R0.05 3° 8 1.48 0.65 1.6 12° 2°25′ 4 50 10,900
08-00770-08311 0.8 R0.1 1° 5 0.92 0.65 1.6 12° 0°42′ 4 50 9,700
08-00770-08312 0.8 R0.1 1° 8 1.03 0.65 1.6 12° 0°49′ 4 50 10,100
08-00770-08331 0.8 R0.1 3° 5 1.16 0.65 1.6 12° 2°05′ 4 50 10,500
08-00770-08332 0.8 R0.1 3° 8 1.48 0.65 1.6 12° 2°26′ 4 50 10,900
08-00770-08411 0.8 R0.2 1° 5 0.92 0.65 1.6 12° 0°43′ 4 50 9,700
08-00770-08412 0.8 R0.2 1° 8 1.03 0.65 1.6 12° 0°49′ 4 50 10,100
08-00770-08431 0.8 R0.2 3° 5 1.16 0.65 1.6 12° 2°07′ 4 50 10,500
08-00770-08432 0.8 R0.2 3° 8 1.48 0.65 1.6 12° 2°28′ 4 50 10,900
08-00770-10211 1 R0.05 1° 6 1.14 0.8 2 12° 0°40′ 4 50 8,400
08-00770-10212 1 R0.05 1° 10 1.28 0.8 2 12° 0°48′ 4 60 8,400
08-00770-10213 1 R0.05 1° 15 1.46 0.8 2 12° 0°52′ 4 60 8,800
08-00770-10214 1 R0.05 1° 20 1.63 0.8 2 12° 0°54′ 4 60 10,000
08-00770-10215 1 R0.05 1° 25 1.81 0.8 2 12° 0°55′ 4 70 11,800
08-00770-10216 1 R0.05 1° 30 1.98 0.8 2 12° 0°56′ 4 80 12,200
08-00770-10217 1 R0.05 1° 35 2.16 0.8 2 12° 0°56′ 4 80 14,500
08-00770-10231 1 R0.05 3° 6 1.42 0.8 2 12° 2°01′ 4 50 8,400
08-00770-10232 1 R0.05 3° 10 1.84 0.8 2 12° 2°25′ 4 60 8,400
08-00770-10311 1 R0.1 1° 6 1.14 0.8 2 12° 0°41′ 4 50 8,400
08-00770-10312 1 R0.1 1° 10 1.28 0.8 2 12° 0°49′ 4 60 8,400
08-00770-10313 1 R0.1 1° 15 1.46 0.8 2 12° 0°52′ 4 60 8,800
08-00770-10314 1 R0.1 1° 20 1.63 0.8 2 12° 0°54′ 4 60 10,000
08-00770-10315 1 R0.1 1° 25 1.81 0.8 2 12° 0°55′ 4 70 11,800
08-00770-10316 1 R0.1 1° 30 1.98 0.8 2 12° 0°56′ 4 80 12,200
08-00770-10317 1 R0.1 1° 35 2.16 0.8 2 12° 0°57′ 4 80 14,500
08-00770-10331 1 R0.1 3° 6 1.42 0.8 2 12° 2°02′ 4 50 8,400
08-00770-10332 1 R0.1 3° 10 1.84 0.8 2 12° 2°26′ 4 60 8,400
08-00770-10411 1 R0.2 1° 6 1.14 0.8 2 12° 0°41′ 4 50 8,400
08-00770-10412 1 R0.2 1° 10 1.28 0.8 2 12° 0°49′ 4 60 8,400
08-00770-10413 1 R0.2 1° 15 1.46 0.8 2 12° 0°53′ 4 60 8,800
08-00770-10414 1 R0.2 1° 20 1.63 0.8 2 12° 0°55′ 4 60 10,000
08-00770-10415 1 R0.2 1° 25 1.81 0.8 2 12° 0°56′ 4 70 11,800
08-00770-10416 1 R0.2 1° 30 1.98 0.8 2 12° 0°56′ 4 80 12,200
08-00770-10417 1 R0.2 1° 35 2.16 0.8 2 12° 0°57′ 4 80 14,500
08-00770-10431 1 R0.2 3° 6 1.42 0.8 2 12° 2°04′ 4 50 8,400
08-00770-10432 1 R0.2 3° 10 1.84 0.8 2 12° 2°27′ 4 60 8,400
08-00770-10511 1 R0.3 1° 6 1.14 0.8 2 12° 0°42′ 4 50 8,400
08-00770-10512 1 R0.3 1° 10 1.28 0.8 2 12° 0°49′ 4 60 8,400
08-00770-10513 1 R0.3 1° 15 1.46 0.8 2 12° 0°53′ 4 60 8,800
08-00770-10514 1 R0.3 1° 20 1.63 0.8 2 12° 0°55′ 4 60 10,000
08-00770-10515 1 R0.3 1° 25 1.81 0.8 2 12° 0°56′ 4 70 11,800
08-00770-10516 1 R0.3 1° 30 1.98 0.8 2 12° 0°56′ 4 80 12,200
08-00770-10517 1 R0.3 1° 35 2.16 0.8 2 12° 0°57′ 4 80 14,500
08-00770-10531 1 R0.3 3° 6 1.42 0.8 2 12° 2°06′ 4 50 8,400
08-00770-10532 1 R0.3 3° 10 1.84 0.8 2 12° 2°29′ 4 60 8,400
08-00770-15311 1.5 R0.1 1° 10 1.75 1.2 3 12° 0°43′ 4 60 9,000
08-00770-15312 1.5 R0.1 1° 15 1.92 1.2 3 12° 0°49′ 4 60 9,900
08-00770-15313 1.5 R0.1 1° 20 2.1 1.2 3 12° 0°51′ 4 60 10,800
08-00770-15314 1.5 R0.1 1° 25 2.27 1.2 3 12° 0°53′ 4 70 11,300
08-00770-15315 1.5 R0.1 1° 30 2.45 1.2 3 12° 0°54′ 4 80 13,700
08-00770-15331 1.5 R0.1 3° 10 2.24 1.2 3 12° 2°07′ 4 60 9,000
08-00770-15332 1.5 R0.1 3° 15 2.76 1.2 3 12° 2°25′ 4 60 9,900
08-00770-15411 1.5 R0.2 1° 10 1.75 1.2 3 12° 0°43′ 4 60 9,000
08-00770-15412 1.5 R0.2 1° 15 1.92 1.2 3 12° 0°49′ 4 60 9,900
08-00770-15413 1.5 R0.2 1° 20 2.1 1.2 3 12° 0°52′ 4 60 10,800
08-00770-15414 1.5 R0.2 1° 25 2.27 1.2 3 12° 0°53′ 4 70 11,300
08-00770-15415 1.5 R0.2 1° 30 2.45 1.2 3 12° 0°55′ 4 80 13,700
08-00770-15431 1.5 R0.2 3° 10 2.24 1.2 3 12° 2°08′ 4 60 9,000
08-00770-15432 1.5 R0.2 3° 15 2.76 1.2 3 12° 2°26′ 4 60 9,900
08-00770-15511 1.5 R0.3 1° 10 1.75 1.2 3 12° 0°43′ 4 60 9,000
08-00770-15512 1.5 R0.3 1° 15 1.92 1.2 3 12° 0°49′ 4 60 9,900
08-00770-15513 1.5 R0.3 1° 20 2.1 1.2 3 12° 0°52′ 4 60 10,800
08-00770-15514 1.5 R0.3 1° 25 2.27 1.2 3 12° 0°53′ 4 70 11,300
08-00770-15515 1.5 R0.3 1° 30 2.45 1.2 3 12° 0°55′ 4 80 13,700
08-00770-15531 1.5 R0.3 3° 10 2.24 1.2 3 12° 2°10′ 4 60 9,000
08-00770-15532 1.5 R0.3 3° 15 2.76 1.2 3 12° 2°27′ 4 60 9,900
08-00770-20311 2 R0.1 1° 15 2.39 1.6 4 12° 0°44′ 4 60 9,000
08-00770-20312 2 R0.1 1° 20 2.56 1.6 4 12° 0°48′ 4 60 9,000
08-00770-20313 2 R0.1 1° 25 2.74 1.6 4 12° 0°50′ 4 70 10,700
08-00770-20314 2 R0.1 1° 30 2.91 1.6 4 12° 0°52′ 4 80 12,100
08-00770-20315 2 R0.1 1° 40 3.26 1.6 4 12° 0°54′ 4 80 16,200
08-00770-20316 2 R0.1 1° 50 3.61 1.6 4 12° 0°55′ 4 100 18,000
08-00770-20331 2 R0.1 3° 15 3.16 1.6 4 12° 2°13′ 4 60 9,000
08-00770-20332 2 R0.1 3° 20 3.68 1.6 4 12° 2°25′ 4 60 9,000
08-00770-20411 2 R0.2 1° 15 2.39 1.6 4 12° 0°44′ 4 60 9,000
08-00770-20412 2 R0.2 1° 20 2.56 1.6 4 12° 0°49′ 4 60 9,000
08-00770-20413 2 R0.2 1° 25 2.74 1.6 4 12° 0°51′ 4 70 10,700
08-00770-20414 2 R0.2 1° 30 2.91 1.6 4 12° 0°52′ 4 80 12,100
08-00770-20415 2 R0.2 1° 40 3.26 1.6 4 12° 0°54′ 4 80 16,200
08-00770-20416 2 R0.2 1° 50 3.61 1.6 4 12° 0°55′ 4 100 18,000
08-00770-20431 2 R0.2 3° 15 3.16 1.6 4 12° 2°14′ 4 60 9,000
08-00770-20432 2 R0.2 3° 20 3.68 1.6 4 12° 2°25′ 4 60 9,000
08-00770-20511 2 R0.3 1° 15 2.39 1.6 4 12° 0°45′ 4 60 9,000
08-00770-20512 2 R0.3 1° 20 2.56 1.6 4 12° 0°49′ 4 60 9,000
08-00770-20513 2 R0.3 1° 25 2.74 1.6 4 12° 0°51′ 4 70 10,700
08-00770-20514 2 R0.3 1° 30 2.91 1.6 4 12° 0°53′ 4 80 12,100
08-00770-20515 2 R0.3 1° 40 3.26 1.6 4 12° 0°55′ 4 80 16,200
08-00770-20516 2 R0.3 1° 50 3.61 1.6 4 12° 0°56′ 4 100 18,000
08-00770-20531 2 R0.3 3° 15 3.16 1.6 4 12° 2°15′ 4 60 9,000
08-00770-20532 2 R0.3 3° 20 3.68 1.6 4 12° 2°26′ 4 60 9,000
08-00770-20611 2 R0.5 1° 15 2.39 1.6 4 12° 0°46′ 4 60 9,000
08-00770-20612 2 R0.5 1° 20 2.56 1.6 4 12° 0°49′ 4 60 9,000
08-00770-20613 2 R0.5 1° 25 2.74 1.6 4 12° 0°52′ 4 70 10,700
08-00770-20614 2 R0.5 1° 30 2.91 1.6 4 12° 0°53′ 4 80 12,100
08-00770-20615 2 R0.5 1° 40 3.26 1.6 4 12° 0°55′ 4 80 16,200
08-00770-20616 2 R0.5 1° 50 3.61 1.6 4 12° 0°56′ 4 100 18,000
08-00770-20631 2 R0.5 3° 15 3.16 1.6 4 12° 2°17′ 4 60 9,000
08-00770-20632 2 R0.5 3° 20 3.68 1.6 4 12° 2°28′ 4 60 9,000
08-00770-30411 3 R0.2 1° 15 3.32 2.5 6 12° 0°37′ 6 60 14,100
08-00770-30412 3 R0.2 1° 20 3.49 2.5 6 12° 0°43′ 6 60 14,100
08-00770-30413 3 R0.2 1° 30 3.84 2.5 6 12° 0°49′ 6 80 14,100
08-00770-30414 3 R0.2 1° 40 4.19 2.5 6 12° 0°51′ 6 80 15,200
08-00770-30415 3 R0.2 1° 50 4.54 2.5 6 12° 0°53′ 6 100 17,600
08-00770-30416 3 R0.2 1° 60 4.89 2.5 6 12° 0°54′ 6 110 18,800
08-00770-30611 3 R0.5 1° 15 3.32 2.5 6 12° 0°37′ 6 60 14,100
08-00770-30612 3 R0.5 1° 20 3.49 2.5 6 12° 0°43′ 6 60 14,100
08-00770-30613 3 R0.5 1° 30 3.84 2.5 6 12° 0°49′ 6 80 14,100
08-00770-30614 3 R0.5 1° 40 4.19 2.5 6 12° 0°52′ 6 80 15,200
08-00770-30615 3 R0.5 1° 50 4.54 2.5 6 12° 0°53′ 6 100 17,600
08-00770-30616 3 R0.5 1° 60 4.89 2.5 6 12° 0°55′ 6 110 18,800
