MSDH

無限コーティングプレミアム 小径高硬度加工用ドリル

●小径ドリルで高硬度鋼(~65HRC)への穴あけ加工が可能!
●ばらつきの少ない穴径と、安定した長寿命を実現!
●Φ0.1から切削での高硬度鋼穴あけ加工が可能!

  • 表面処理
    無限コーティングプレミアム

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    65HRCまで

  • 刃数
    2枚刃

  • ねじれ角
    20°

  • シャンク径公差
    φd h5

  • 加工用途
    穴あけ加工

各種アイコンの説明

対応被削材

:第1推奨  :第2推奨
炭素鋼 合金鋼 プリハー
ドン鋼
高硬度鋼 ステン
レス鋼
チタン
合金・
耐熱合金
アルミ
合金
樹脂 グラフ
ァイト
硬脆材

52HRC

60HRC

65HRC

70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼




52HRC
樹脂

60HRC
グラフ
ァイト

65HRC
硬脆材

70HRC
ステンレス鋼

製品ラインナップ

単位 [寸法:mm/価格 :円]

コード
No.

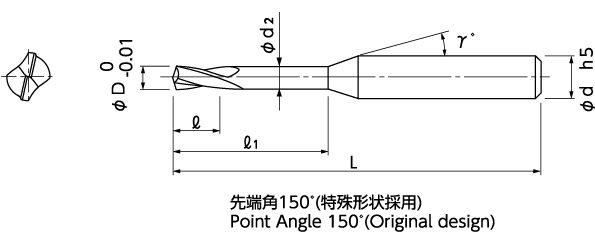

(D)直径 (l)溝長 (l1)首下長 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 標準
価格
本数 準標
準品
04-00050-01000 0.1 0.2 1 0.085 15° 4 45 14,700
04-00050-01500 0.15 0.3 1.5 0.13 15° 4 45 14,700
04-00050-02000 0.2 0.4 2 0.18 15° 4 45 13,700
04-00050-02500 0.25 0.5 2.5 0.23 15° 4 45 13,700
04-00050-03000 0.3 0.6 3 0.28 15° 4 45 12,600
04-00050-03500 0.35 0.7 3.5 0.32 15° 4 45 12,600
04-00050-04000 0.4 0.8 4 0.37 15° 4 45 10,100
04-00050-04500 0.45 0.9 4.5 0.41 15° 4 45 10,100
04-00050-05000 0.5 1 5 0.46 15° 4 45 8,900
04-00050-05500 0.55 1.1 5.5 0.51 15° 4 45 8,900
04-00050-06000 0.6 1.2 6 0.56 15° 4 45 8,200
04-00050-06500 0.65 1.3 6.5 0.61 15° 4 45 8,200
04-00050-07000 0.7 1.4 7 0.66 15° 4 45 7,600
04-00050-07500 0.75 1.5 7.5 0.71 15° 4 45 7,600
04-00050-08000 0.8 1.6 8 0.76 15° 4 45 7,100
04-00050-08500 0.85 1.7 8.5 0.81 15° 4 45 7,100
04-00050-09000 0.9 1.8 9 0.86 15° 4 45 6,800
04-00050-09500 0.95 1.9 9.5 0.9 15° 4 45 6,800
04-00050-10000 1 2 10 0.95 15° 4 45 6,300
