MIR200Partial Discontinuation

MUGEN COATING 2-Flute Inner Radius Cutter

●It is suitable for both machining NC and MC and can be cut at the corner radius easily.
●Tool life is exceptionally extended as MUGEN COATING provides additional wear resistance.

  • Coating
    MUGEN COATING

  • Material
    Super Micro Grain Carbide

  • Cutting Possibility of Work Material Hardness
    Up to 52HRC

  • Number of Flutes
    2 Flutes

  • Applications
    R Chamfering

Description of icons

Work Materials

Machinable indication by ,
Carbon Steel Alloy Steel Prehardened Steel Hardened Steel Stainless Steel Heat Resistant Alloy Aluminum Alloy Copper Resin Graphite Hard Brittle Material
~
52HRC
~
60HRC
~
65HRC
~
70HRC

Carbon Steel Heat Resistant
Alloy
Alloy Steel Aluminum Alloy
Prehardened
Steel
Copper
Hardened
Steel
~
52HRC
Resin
~
60HRC
Graphite
~
65HRC
Hard Brittle
Material
~
70HRC
Hard Brittle
Material
Stainless Steel

Line up

Unit [size: mm]

Code
No.

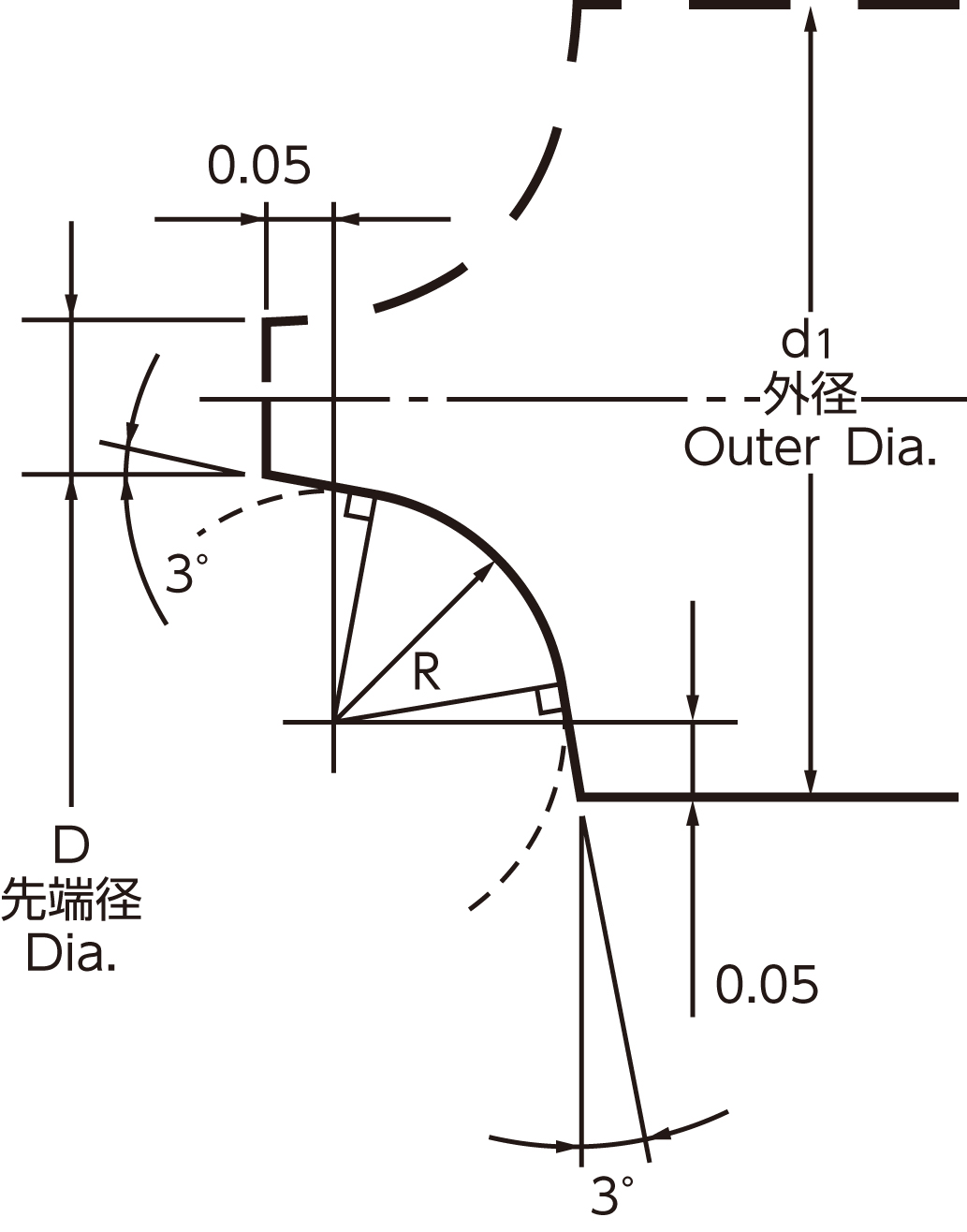

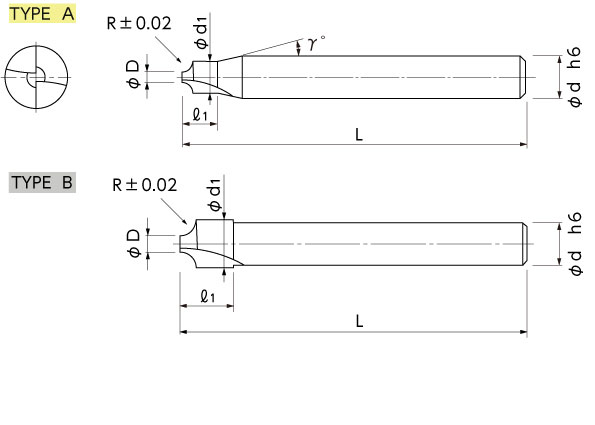

(R)R (D)Dia. (d1)Outer Dir. (l1)Outer Dir. Length (γ)Neck Taper Angle Type (d)Shank Dia. (L)Overall Length Semi-standard
08-00900-00100 R0.1 0.5 0.8 3 12° A 4 45
08-00900-00150 R0.15 0.5 0.9 3 12° A 4 45
08-00900-00200 R0.2 0.5 1 3 12° A 4 45
08-00900-00250 R0.25 0.5 1.1 3 12° A 4 45
08-00900-00300 R0.3 0.5 1.2 3 12° A 4 45
08-00900-00350 R0.35 0.5 1.3 3 12° A 4 45
08-00900-00400 R0.4 0.5 1.4 3 12° A 4 45
08-00900-00450 R0.45 0.5 1.5 3 12° A 4 45
08-00900-00500 R0.5 0.5 1.6 5 12° A 4 45
08-00900-00550 R0.55 0.5 1.7 5 12° A 4 45
08-00900-00600 R0.6 0.5 1.8 5 12° A 4 45
08-00900-00650 R0.65 0.5 1.9 5 12° A 4 45
08-00900-00700 R0.7 0.5 2 5 12° A 4 45
08-00900-00750 R0.75 0.5 2.1 5 12° A 4 45
08-00900-00800 R0.8 0.8 2.5 5 12° A 4 45
08-00900-00850 R0.85 0.8 2.6 5 12° A 4 45
08-00900-00900 R0.9 0.8 2.7 5 12° A 4 45
08-00900-00950 R0.95 0.8 2.8 5 12° A 4 45
08-00900-01000 R1 0.8 2.9 8 12° A 4 45
08-00900-01250 R1.25 0.8 3.4 8 12° A 4 45
08-00900-01500 R1.5 1.5 4.6 8 - B 4 45
08-00900-01750 R1.75 1.5 5.1 8 - B 4 45
08-00900-02000 R2 1.5 5.6 10 - B 4 45
08-00900-02500 R2.5 1.5 6.6 10 - B 6 45
08-00900-03000 R3 1.5 7.6 12 45° A 8 55
▲ 08-00900-03500 R3.5 2 9.1 12 45° A 10 55
▲ 08-00900-04000 R4 2 10.1 12 - B 10 55
▲ 08-00900-04500 R4.5 2 11.1 15 45° A 12 65
▲ 08-00900-05000 R5 2 12.1 15 - B 12 65

▲ means the sizes will no longer be on sale after the stock runs out.
