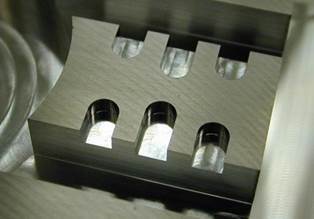

MHDH445/645 高硬度鋼直彫り加工サンプル
ワークサイズ 120×80(mm)
被削材 : PD613 60HRC
総加工時間 : 1時間31分
無限コーティングプレミアムを採用したスクエアエンドミルMHDH445/645は高硬度鋼へ安定した加工を行うことができます。
使用工具
MHDH645
●刃長は2Dタイプと3Dタイプをラインナップ。
●高硬度領域（48～65HRC）の長時間の加工でも、安定した長寿命を実現。
●刃形状を追求し、倒れ量と加工精度を改善。
MHDH445
●高硬度領域（48～65HRC）の長時間の加工でも、安定した長寿命を実現。
●刃形状を追求し、倒れ量と加工精度を改善。
切削条件
MHDH645による加工部
| 加工工程 | 大荒取り | 荒取り | 仕上げ | ||
| ヘリカル加工 | 側面加工 | 溝加工 | |||
| 使用工具 | MHDH645 Φ10×20 |
MHDH645 Φ6×12 |
MHDH645 Φ6×12 |
||
| 回転数 (min-1) |
3,200 | 5,000 | 5,000 | ||
| 送り速度 （mm/min） |
1,600 | 350 | 2,000 | 600 | 600 |
| 切込み量 ap×ae(mm) |
20×0.3 | ap0.15 | 12×0.2 | ap0.15 | 8~12×0.01 |
| クーラント | オイルミスト | ||||
| 加工時間 | 12分 | 3分 | 15分 | 20分 | 5分 |
MHDH445による加工部
| 加工工程 | 荒取り | 仕上げ |
| 溝加工 | 側面加工 | |
| 使用工具 | MHDH445 Φ3 | |
| 回転数 (min-1) |
10,000 | |
| 送り速度 （mm/min） |
500 | 350 |
| 切込み量 ap×ae(mm) |
ap0.05 | 1.5×0.01 |
| クーラント | オイルミスト | |
| 加工時間 | 36分 | |
コメント
中心の円形部分へはヘリカル加工でアプローチし、側面加工で繰り広げています。この部分の側面の倒れは3μm以下です。
両端にある細溝はMHDH445 Φ3を使用しています。
高硬度鋼の直彫り加工をブロック状から1時間31分で加工完了しました。
