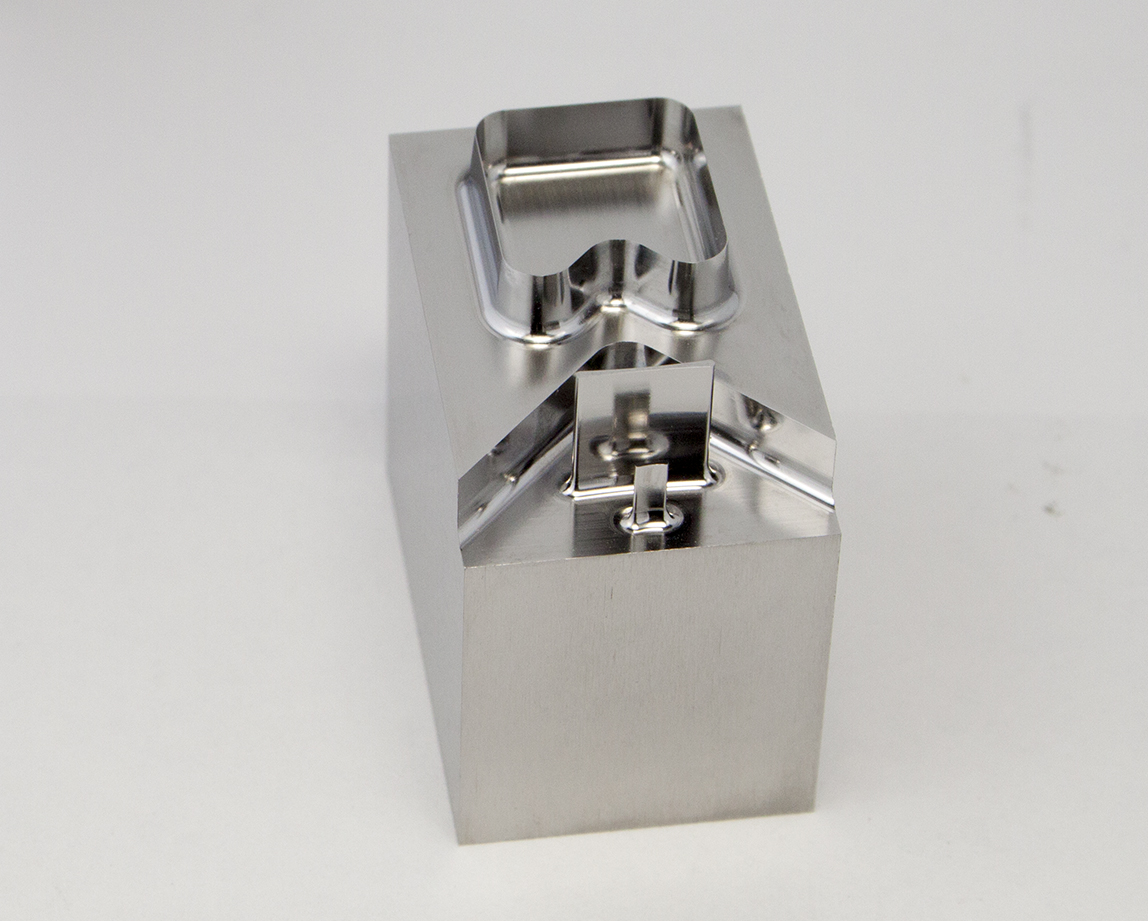

MRBH230によるハイス材HAP40直彫り加工
ワークサイズ 30×20(mm)(加工深さ8mm)
被削材 : HAP40 65HRC
総加工時間 : 9時間42分
高硬度用無限コーティングプレミアムの採用と、オリジナルＲ部設計により、高硬度鋼加工に切削性＆耐久性を実現！
外周刃にバックテーパを採用し、立ち壁部の表面精度・表面粗さがアップ！
使用工具
MRBH230
●高硬度用の無限コーティングプレミアムと独自の新形状により耐欠損性に優れ、びびりを抑えることにより仕上げ面が向上。
●65HRCまでの高硬度鋼に対応。
●全334サイズ！
切削条件
| 加工工程 | ダイカット部 | パンチ部 | ||||||
| 荒取り | 側面仕上げ | 平面仕上げ | 荒取り | 側面仕上げ | 平面仕上げ | 隅Ｒ部仕上げ | ||
| 使用工具 | MRBH230 R1×4 | MRBH230 R1x8 | ||||||
| 回転数 (min-1) |
20,000 | 20,000 | 20,000 | 12,000 | 12,000 | 12,000 | 12,000 | |
| 送り速度 （mm/min） |
2,000 | 1,200 | 1,200 | 900 | 550 | 550 | 550 | |
| 切込み量 ap×ae(mm) |
0.15×0.3 | 0.02×0.03 | 0.01x0.02 | 0.1×0.02 | 0.02x0.03 | 0.01x0.02 | 0.01x0.2 | |
| クーラント | オイルミスト | |||||||
| 加工時間 | 45分 | 2時間45分 | 47分 | 5時間25分 | ||||
コメント
高硬度鋼のHAP40 65HRCの直彫り加工が長時間可能で、表面粗さも、ダイカット平面部Ｒｚ ０.７４４µｍ。パンチ平面部Ｒｚ ０.７１２µｍ。パンチ側面部Ｒｚ ０.６６９µｍという高い数値を得ることができました。
