アルミ用・樹脂用エンドミルシリーズ
アルミ合金・樹脂の加工に特化したエンドミルシリーズ。
被削材別に設計された刃形状で加工品位・精度に差を生みます。

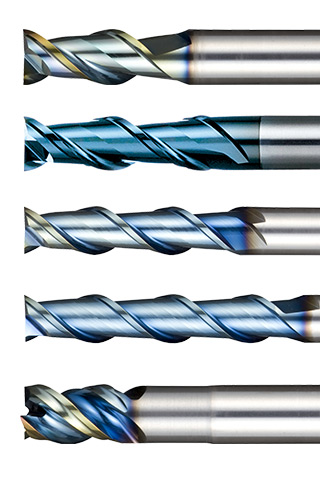

アルミ加工用エンドミル
切削性を高めたすくい角と大きなチップポケットで高効率加工に対応。そして刃先の特殊処理で、加工中のびびりを抑制し、加工面品位の向上と長寿命に力を発揮します。
刃長が外径の2〜5倍までラインナップ
突込み加工、超深部の加工に対応
溝加工から側面加工、そして突込み加工までを1本でこなす3枚刃3倍刃長タイプ
DLCコーティングの拡充
ボールエンドミルもラインナップ
優れたびびり抑制性能① 3辺コーナ部での比較
| 被削材 | A5052 | |
|---|---|---|
| 使用工具 | AL5D-2 Φ6 | |
| 回転数 [min-1] | 12,000 | |
| 送り速度 [mm/min] | 800 | |
| 切込み量
（ap x ae）[mm] |
荒取り | 30 x 0.6 |
| 仕上げ | 30 x 0.06 | |
| クーラント | 水溶性切削油 | |
ワークサイズ：35 x 50 x 50 mm
日進工具のアルミ加工用エンドミルは、びびりを抑制する特殊な刃形状を採用することで、他社製品ではびびりが発生してしまう高速加工条件でもびびりを抑制した加工を実現します。
優れたびびり抑制性能② 切削速度比較
切りくずの排出性に優れた大きなポケットと、切削性が鋭い刃形状、そしてびびりを抑制する特殊処理の効果で高速加工条件下でも安定した加工ができます。
ALZ345 Φ6による高速ポケット加工
| 被削材 | A5052 | |
|---|---|---|
| 回転数 [min-1] | 10,000 | |
| 送り速度 [mm/min] |
側面加工 | 3,500 |
| 突込み加工 | 800 | |
| 切込み量 （ap x ae）[mm] |
荒取り | 9 x 3 |
| 仕上げ | 3 x 0.1 | |
| クーラント | 水溶性切削油 | |
| 加工時間 （ポケット1個） |
45秒 | |
ポケットサイズ：44 x 44 x 18 mm
樹脂加工用エンドミル
樹脂加工に特化した刃先デザインで、バリの少ない高品質な加工を実現。様々な加工形状に対応するため、超ロング刃長やロングネック、剛性のあるショート刃長など、サイズバリエーションに富んでいます。

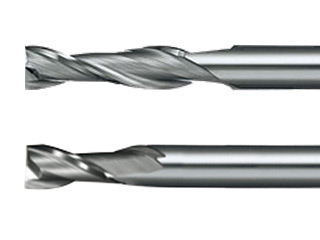

スクエアエンドミル
RSE230・RSES230

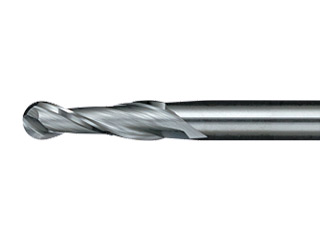

ボールエンドミル
RSB230

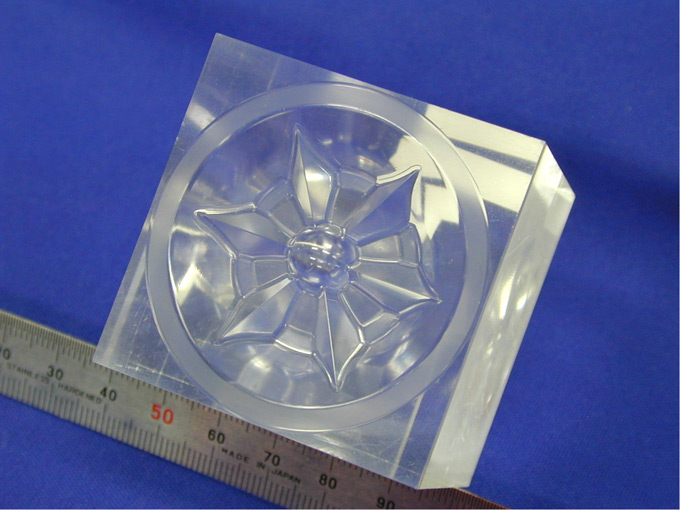

RSB230 R1 x 6による仕上げ加工
| 被削材 | アクリル |
|---|---|
| 回転数 [min-1] | 20,000 |
| 送り速度 [mm/min] | 1,600 |
| 切込み量
（ap x ae）[mm] |
0.02 x 0.03 |
| クーラント | オイルミスト |
| 仕上げ加工時間 | 2時間20分 |
ワークサイズ：50 x 50 mm
加工深さ：8 mm
